Đầu phun hướng lên (Upright Sprinkler) là bộ phận quan trọng trong hệ thống phòng cháy chữa cháy tự động. Loại đầu phun này lắp đặt ở vị trí phía trên đường ống cấp nước, với miệng phun hướng lên trên.
Khi có cháy, bóng thủy tinh hoặc liên kết nhiệt trong đầu phun sẽ vỡ do nhiệt độ cao, giải phóng dòng nước phun ra và phản xạ xuống phía dưới khu vực cần bảo vệ.
Vai Trò, Lợi Ích Đầu Phun Hướng Lên
Vai Trò
● Đầu phun hướng lên chất lượng là bộ phận trực tiếp phun nước.
● Nhờ thiết kế phun ngược, nước được phản xạ xuống và lan tỏa đều, đảm bảo che phủ toàn bộ khu vực bảo vệ.
● Giúp giảm nhiệt độ nhanh chóng, ngăn cháy lan sang các khu vực khác.
● Tự động kích hoạt khi nhiệt độ môi trường đạt ngưỡng nhất định, không phụ thuộc vào thao tác con người.
Lợi Ích
● Hiệu quả trong trần mở: Không bị cản trở bởi các dầm, đường ống hoặc thiết bị treo trần.
● Phun bao phủ rộng hơn ở môi trường có nhiều chướng ngại vật trên cao.
● Lắp đặt dễ dàng trên các hệ thống ống nước lộ thiên, không cần làm trần giả.
● Độ bền cao nhờ cấu tạochống ăn mòn, thích hợp ở nhà xưởng, kho bãi.
Công Dụng Và Ứng Dụng
Cơ Chế Hoạt Động
● Đầu phun hướng lên được lắp đặt sao cho miệng phun quay lên phía trên. Khi cháy, nhiệt độ tăng cao đến ngưỡng kích hoạt (thường là 68°C, nhưng cũng có loại 57°C hoặc 79°C).
● Ống thủy tinh chứa dung dịch giãn nở nhiệt bên trong sẽ vỡ ra, giải phóng van chặn nước.
● Nước phun thẳng lên tấm điều hướng (deflector) ở phía trên miệng phun, sau đó dội xuống và lan rộng khắp khu vực xung quanh, tạo ra vùng bao phủ đều giúp dập lửa nhanh chóng.
● Cơ chế này đặc biệt hiệu quả ở những nơi không có trần hoặc hàng hóa được xếp cao, vì tia nước có thể tiếp cận các góc khuất mà đầu phun hướng xuống khó bao phủ hết.
Ứng Dụng Thực Tế
● Kho hàng và nhà xưởng: Đặc biệt phù hợp với kho chứa hàng hóa chất cao, nhiều kệ, nhiều vật cản.
● Bãi giữ xe: Hỗ trợ phun nước đều lên các tầng xe, kể cả ở khu vực có trần cao hoặc thông tầng.
● Khu vực không có trần: Nhà thép tiền chế, mái tôn, xưởng ngoài trời có mái che đơn giản.
● Không gian có nhiều đường ống, cáp kỹ thuật: Khi hệ thống phun từ trên xuống bị cản trở, đầu phun hướng lên giúp nước phân bổ tốt hơn.
Trường Hợp Không Nên Sử Dụng
● Phòng máy chủ, trung tâm dữ liệu: Nước sẽ gây hư hại cho thiết bị điện tử.
● Khu vực yêu cầu thẩm mỹ cao: Vì đầu phun hướng lên và đường ống lắp lộ, không hợp với không gian bắt mắt, hội trường sang trọng.
● Không gian trần thấp kín: Nước phun lên có thể bị giới hạn tầm lan tỏa, giảm hiệu quả chữa cháy.

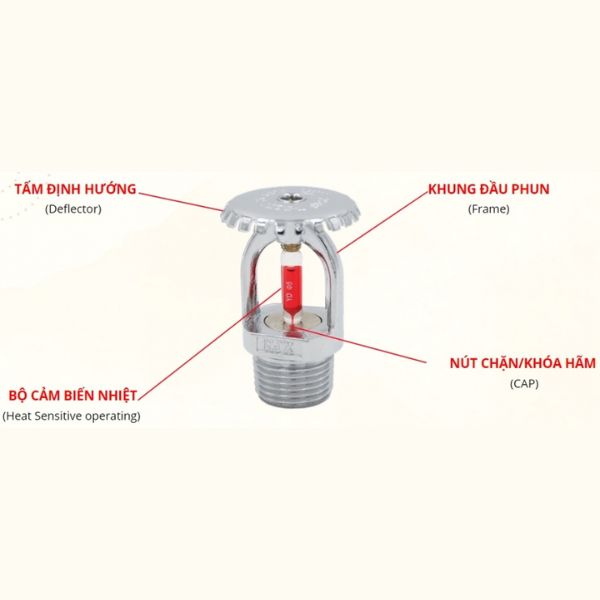

Cấu Tạo, Nguyên Lý Đầu Phun Hướng Lên
Đầu phun hướng lên chất lượng được thiết kế, đảm bảo nhanh chóng và chính xác khi xảy ra hỏa hoạn. Mỗi chi tiết trong cấu tạo đều giữ vai trò quan trọng để việc chữa cháy vận hành hiệu quả.
- Cấu tạo chính gồm:
● Ống thủy tinh (glass-bulb) hoặc phần tử dễ nóng chảy (fusible link): Bộ phận cảm biến nhiệt, sẽ vỡ hoặc tan chảy khi nhiệt độ đạt ngưỡng kích hoạt (thường 68°C, 79°C hoặc 93°C).
● Thân van: Chế tạo từ hợp kim đồng hoặc thép mạ niken, chịu được áp lực và chống ăn mòn.
● Ren nối: Tiêu chuẩn hóa, giúp lắp đặt nhanh và tương thích nhiều loại đường ống.
● Tấm điều hướng hướng lên: Nằm phía trên miệng phun, có rãnh nhỏ để phân tán nước đồng đều.
- Nguyên lý hoạt động:
Khi nhiệt độ tăng cao do cháy, ống thủy tinh sẽ vỡ hoặc phần tử dễ nóng chảy sẽ tan, giải phóng chốt chặn nước. Áp lực nước trong đường ống lập tức đẩy nước phun ngược lên tấm điều hướng, sau đó dội xuống và lan tỏa đều, bao phủ toàn bộ khu vực bên dưới.
- Ưu điểm cơ chế này:
● Phủ nước đều, kể cả ở khu vực chứa hàng hóa cao.
● Giảm nguy cơ bỏ sót vùng cháy do vật cản.
● Hoạt động hiệu quả ở không gian không có trần.

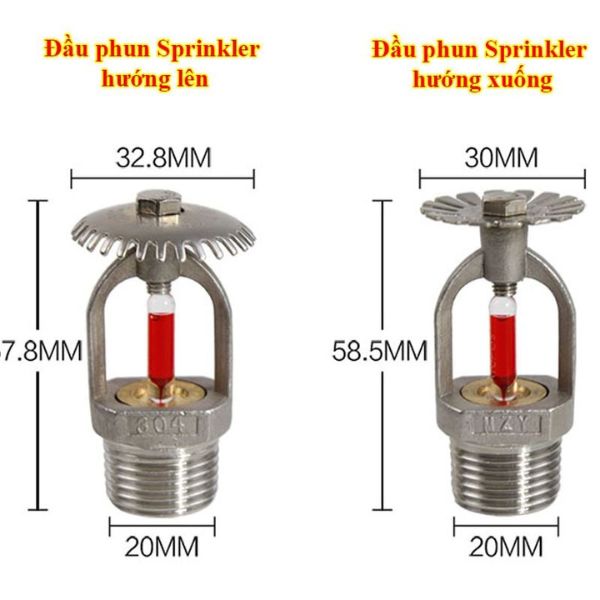

So Sánh Đầu Phun Hướng Lên, Hướng Xuống
Trong chữa cháy sprinkler tự động, việc chọn đúng loại đầu phun có ảnh hưởng trực tiếp đến hiệu quả dập lửa. Hai loại phổ biến nhất hiện nay là đầu phun hướng lên (Upright Sprinkler) và đầu phun hướng xuống (Pendent Sprinkler). Chúng đều hoạt động theo nguyên lý: khi nhiệt độ môi trường đạt đến mức kích hoạt (thường từ 68°C trở lên), ống thủy tinh hoặc chốt kim loại sẽ vỡ, mở đường cho nước phun ra để dập tắt đám cháy.
Điểm Giống Nhau
● Nguyên lý hoạt động: Đều sử dụng áp lực nước từ hệ thống ống dẫn để phun ra khi bộ phận cảm biến nhiệt bị kích hoạt.
● Tiêu chuẩn: Sản xuất theo tiêu chuẩn quốc tế như UL, FM hoặc tiêu chuẩn Việt Nam về PCCC.
● Chức năng chính: Phân phối nước đều ra khu vực xảy ra cháy, giảm nhiệt và ngăn cháy lan.
Điểm Khác Nhau
● Đầu phun hướng lên:
○ Nước phun ngược lên tấm điều hướng (deflector), sau đó dội xuống bao phủ xung quanh.
○ Phù hợp với kho hàng, bãi xe, nhà xưởng hoặc nơi không có trần che.
○ Ưu điểm: Khả năng bao phủ tốt khi hàng hóa xếp cao hoặc không gian có nhiều vật cản phía trên.
○ Nhược điểm: Dễ bị bám bụi, côn trùng hoặc mảnh vụn; cần vệ sinh và bảo dưỡng thường xuyên.
● Đầu phun hướng xuống:
○ Nước phun trực tiếp xuống khu vực cháy, phạm vi bao phủ rộng và đồng đều.
○ Phù hợp văn phòng, trung tâm thương mại, nhà ở và các công trình có trần giả.
○ Ưu điểm: Gọn gàng, tính thẩm mỹ không bị ảnh hưởng bên ngoài.
○ Nhược điểm: Không hiệu quả trong môi trường chứa nhiều vật cản hoặc hàng hóa chất cao.
Chọn Đầu Phun Phù Hợp
● Chọn đầu phun hướng lên nếu công trình là kho xưởng, bãi đỗ xe, nhà máy chế biến hoặc các khu vực sản xuất công nghiệp, nơi cần phun nước vượt qua vật cản để bao phủ toàn bộ không gian.
● Chọn đầu phun hướng xuống nếu muốn hệ thống gọn đẹp, bảo dưỡng dễ dàng và phù hợp không gian dân dụng, thương mại.
Quy Trình Kiểm Tra Bảo Dưỡng
Việc bảo dưỡng đúng cách giúp hệ thống luôn hoạt động ổn định, góp phần phòng, chữa cháy an toàn cho công trình. Để hệ thống luôn sẵn sàng hoạt động hiệu quả, cần kiểm tra đầu phun định kỳ:
● Vệ sinh bụi bẩn, không để sơn hoặc vật lạ bám vào đầu phun.
● Quan sát ống thủy tinh và tấm điều hướng, thay ngay nếu nứt, cong hoặc gỉ sét.
● Kiểm tra ren nối, thân van tránh rò rỉ hay lỏng lẻo.
Thay mới theo khuyến nghị tiêu chuẩn PCCC, thường sau 10 năm hoặc khi hư hỏng.
