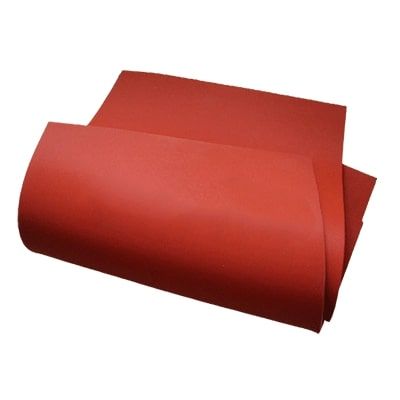

Màu sắc: Nâu Đỏ
Kích thước: 1x0.8m
Chất liệu: cao su cách điện
Trong một trạm biến áp hoặc phòng tủ điện trung thế, tấm thảm trải trước tủ là lớp bảo vệ cuối cùng khi thao tác viên chạm phải phần mang điện: nó chặn dòng đi qua người xuống đất. Bản màu nâu đỏ này khác các bản đen thông thường ở chỗ nó tự phân định ranh giới vùng thao tác bằng thị giác, và đó là lý do nhiều đơn vị quản lý vận hành chọn nó cho vị trí trước tủ trung thế thay vì trải màu tối đồng loạt.
Màu của cao su không tham gia vào khả năng cách điện. Điều nó thay đổi là hành vi của người đứng trên đó. Một tấm nâu đỏ trải trên nền xi măng xám hoặc nền epoxy xanh tạo ra một ô sáng rõ ràng, người thao tác nhìn xuống biết ngay mình đã đứng đúng trong vùng hay chưa, và người giám sát đứng ngoài cửa cũng kiểm tra được bằng mắt mà không cần bước vào.
Ưu thế thứ hai là vết bẩn. Nền đen giấu dầu mỡ, bụi kim loại và vết nứt chân chim, khiến tấm thảm hỏng âm thầm giữa hai kỳ kiểm tra. Nền nâu đỏ làm những dấu vết đó nổi lên, nên ca trực phát hiện sớm hơn nhiều. Với thiết bị mà hỏng hóc chỉ lộ ra khi đã có sự cố, việc nhìn thấy được hư hại sớm là giá trị thật chứ không phải chuyện thẩm mỹ.
Đây là chỗ hiểu nhầm tốn kém nhất khi mua thảm cách điện, và gần như không có trang bán hàng nào nói rõ. Theo IEC 61111, mỗi cấp thảm có ba con số khác nhau: điện áp làm việc cho phép, điện áp thử nghiệm định kỳ và điện áp chịu đựng tối đa. Ba con số này cách nhau rất xa. Thảm cấp 2 chịu thử ở 20.000 vôn nhưng điện áp làm việc cho phép chỉ 17.000 vôn; thảm cấp 3 thử ở 30.000 vôn mà làm việc ở 26.500 vôn.
Nghĩa là con số in trên nhãn thường là mức thử, còn mức được phép làm việc thấp hơn. Khi lưới của bạn chạy 22kV, đừng dừng ở tấm ghi 22kV mà hãy hỏi nhà cung cấp cấp IEC 61111 tương ứng và xin biên bản thử. Nếu tấm 22kV thực chất là cấp 2 thì điện áp làm việc 17kV của nó nằm dưới lưới 22kV đang vận hành, và khoảng thiếu hụt đó không có gì bù lại.
Tấm thảm chỉ cắt một đường dẫn duy nhất: đường từ chân xuống đất. Nó không bảo vệ khi tay chạm vào hai pha khác nhau, không bảo vệ khi người thao tác tựa vai vào vỏ tủ đã mang điện, và hoàn toàn vô nghĩa nếu thao tác viên đứng một chân trên thảm một chân xuống nền. Cũng cần nói rõ: cao su cách điện không chống hồ quang, gặp phóng hồ quang thì tấm thảm cháy như mọi vật liệu hữu cơ khác.
Vì vậy thảm luôn đi cùng bộ trang bị chứ không đứng một mình. Cấp điện áp của thảm, của găng tay cách điện dùng chung bộ với thảm nâu đỏ và của ủng phải cùng cấp trở lên; trang bị lệch cấp thì cấp thấp nhất quyết định mức an toàn thật của cả bộ. Toàn bộ bộ trang bị an toàn điện đi kèm khi thao tác trung thế cần được kiểm cùng chu kỳ với nhau.
Mã này hiện chưa hiển thị giá vì được cắt theo khổ đặt và theo lô. Khi soạn thư hỏi giá, nêu bốn thông tin: cấp điện áp lưới nơi lắp, tổng chiều dài cần cắt và bề rộng cuộn mong muốn, số vị trí lắp, và có cần cấp kèm biên bản thử cho từng cuộn hay chỉ cần một biên bản chung của lô. Bốn câu bắt buộc hỏi lại: cấp IEC 61111 là cấp mấy, độ dày danh nghĩa bao nhiêu milimét, biên bản thử do đơn vị nào cấp và còn hạn tới bao giờ, và mép cắt có được xử lý hay để trần.
Khi nhận lô, làm ba phép kiểm tại chỗ: gấp một góc lại xem có vết nứt trắng chạy dọc nếp gấp không, soi mặt dưới tìm bọt khí và tạp chất lẫn trong cao su, và đo lại độ dày bằng thước cặp ở bốn điểm khác nhau vì cao su cán không đều là lỗi hay gặp nhất ở hàng giá thấp.
Thay ngay khi thấy vết nứt chân chim dù mảnh, khi bề mặt chuyển từ dẻo sang cứng và có tiếng rắc lúc gấp, khi có vết rách hoặc thủng dù nhỏ, và khi tấm thảm bị ngấm dầu máy biến áp hoặc dung môi lau chùi. Dầu và dung môi làm suy giảm cao su từ bên trong mà bề mặt vẫn nhìn như mới, nên đây là kiểu hỏng nguy hiểm nhất.
Bảo quản trải phẳng hoặc cuộn lỏng quanh lõi đường kính lớn, tránh gấp gãy tạo nếp cố định, tránh ánh nắng trực tiếp vì tia cực tím làm cao su giòn nhanh, và tránh để chồng vật nặng có cạnh sắc lên trên. Xem thêm các cấp và khổ khác trong nhóm thảm cách điện trải sàn cho trạm và phòng tủ điện.
| Màu sắc | Đỏ |
|---|---|
| Chất liệu | Cao su cách điện |
| Xuất xứ | Việt Nam |
