Khi nhiệt độ xung quanh tăng mạnh đến ngưỡng kích hoạt (thường từ 57 °C đến 182 °C tùy loại), bầu thủy tinh chứa chất lỏng giãn nở sẽ vỡ, giải phóng nút chặn và cho phép nước phun ra qua tấm định hướng. Toàn bộ quá trình diễn ra tự động, giúp rút gọn thời gian phản ứng và ngăn chặn đám cháy lan ra.

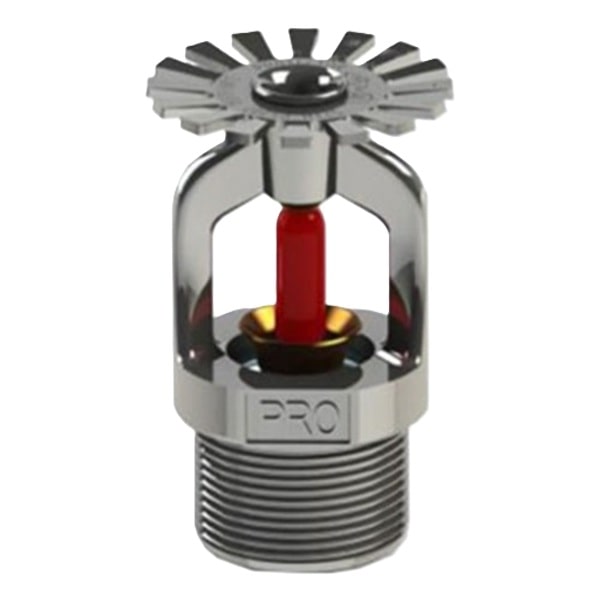

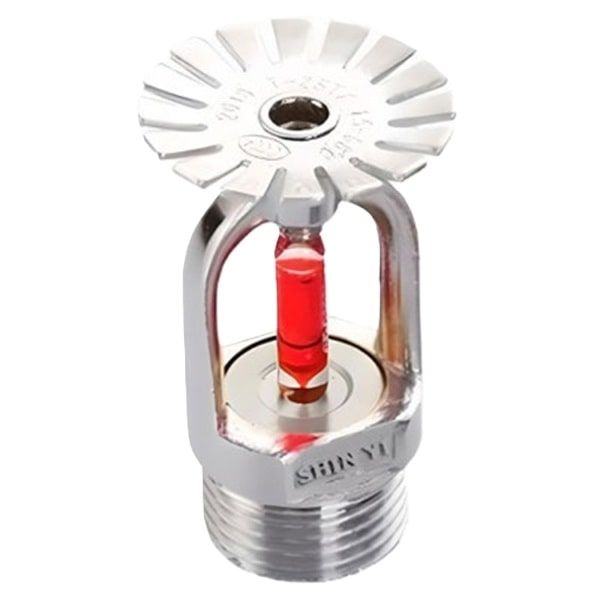

Trong các hệ thống chữa cháy ngày nay, đầu phun sprinkler là thành phần đóng vai trò then chốt trong việc dập lửa hoặc khống chế ngọn lửa ngay từ giai đoạn đầu. Trong đó, đầu phun xuống dưới PCCC (pendant sprinkler head) là loại phổ biến nhất, được lắp đặt hướng xuống từ trần hoặc ống dẫn nước, phun nước theo hình nón ngược, bao phủ khu vực bên dưới một cách rộng và đều.
Lý do được sử dụng
Có nhiều nguyên nhân khiến đầu phun xuống dưới được ưu tiên lựa chọn trong hầu hết các hệ thống PCCC:
·Hiệu quả bao phủ rộng – Nhờ cơ chế phun hướng xuống và tấm định hướng thiết kế tối ưu, nước được phân bổ đều khắp khu vực nguy cơ cháy, đảm bảo dập tắt nhanh chóng đám cháy ở tầng dưới.
·Lắp đặt linh hoạt – Phù hợp cho nhiều loại trần, kể cả trần giả, trần bê tông hoặc hệ thống ống hở trong nhà xưởng.
·Tiết kiệm chi phí – Cấu tạo đơn giản, dễ sản xuất, bảo trì và thay thế; giá thành cạnh tranh hơn so với một số loại sprinkler đặc thù khác.
·Đáp ứng tiêu chuẩn quốc tế – Phần lớn sản phẩm đạt chứng nhận UL, FM hoặc tuân thủ NFPA, TCVN, đảm bảo độ uy tín và an toàn.
Nguyên Lý
Nguyên Lý Để Kích Hoạt
Đầu phun xuống dưới PCCC được kích hoạt dựa trên cơ chế cảm ứng nhiệt, được thiết kế để phản ứng nhanh chóng khi có đám cháy. Trên đầu phun có một bầu thủy tinh chứa chất lỏng đặc biệt. Chất lỏng này sẽ giãn nở khi nhiệt độ xung quanh tăng cao.
Khi nhiệt độ đạt đến ngưỡng kích hoạt (thường là 57 °C, 68 °C, 79 °C hoặc cao hơn tùy từng loại), áp suất từ chất lỏng giãn nở sẽ làm bầu thủy tinh vỡ. Sự vỡ này giải phóng nút chặn (plug) nằm phía sau, cho phép nước từ hệ thống ống dẫn chảy ra.
Nước sau đó va vào tấm định hướng (deflector) được đặt ngay bên dưới, phân tán thành dạng hình nón ngược bao phủ khu vực rộng bên dưới đầu phun. Cách phun này giúp nước tiếp xúc trực tiếp với vùng cháy, hạ nhiệt và dập tắt ngọn lửa nhanh chóng.
Điểm đặc biệt là mỗi đầu phun hoạt động độc lập – chỉ những đầu phun nằm gần vùng nhiệt độ cao mới kích hoạt, tránh lãng phí nước và giảm thiểu thiệt hại do ngập nước không cần thiết.

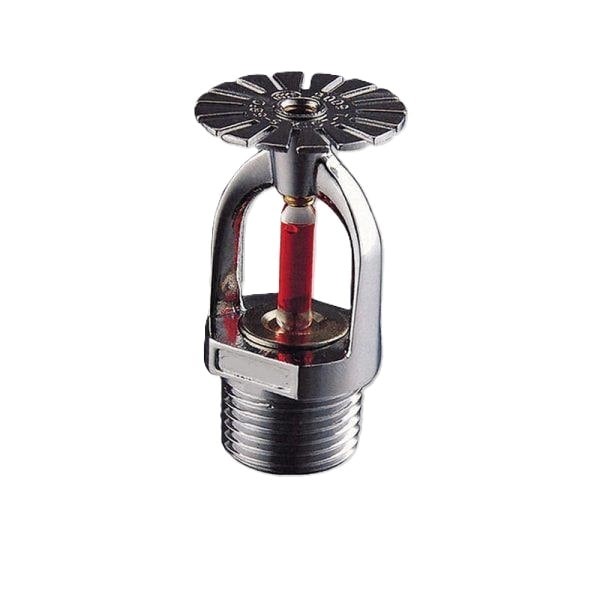

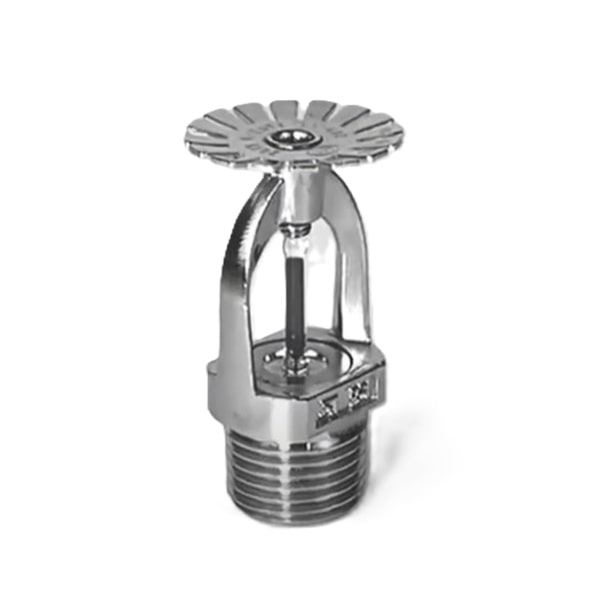

Cấu Tạo Chi Tiết
Một đầu phun xuống dưới PCCC thường gồm các bộ phận chính sau:
·Khung (Frame) – Thường làm từ đồng thau, hợp kim kẽm hoặc thép không gỉ, chịu áp lực cao và nhiệt độ khắc nghiệt.
·Bầu Thủy Tinh (Glass Bulb) – Chứa chất lỏng giãn nở, đóng vai trò cảm biến nhiệt. Màu sắc bầu thủy tinh thể hiện mức nhiệt kích hoạt (ví dụ: đỏ = 68 °C, xanh = 93 °C).
·Nút Chặn (Plug/Cap) – Giữ nước trong ống, chỉ mở khi bầu thủy tinh vỡ.
·Vòng Đệm (Gasket) – Ngăn rò rỉ nước khi chưa kích hoạt.
·Tấm Định Hướng (Deflector) – Tạo hình dạng phun tối ưu, thường là dạng cánh hoa hoặc đĩa kim loại có rãnh.
·Ren Kết Nối (Thread) – Dùng để lắp vào ống cấp nước, phổ biến kích thước ½ inch (DN15) hoặc ¾ inch (DN20).
Ngoài ra, một số dòng cao cấp còn được phủ lớp mạ crom hoặc sơn epoxy để giảm khả năng bị ăn mòn, phù hợp với môi trường ẩm hoặc chứa hóa chất.
Thông số:
Áp suất làm việc: 12 bar (175 psi) hoặc theo thiết kế hệ thống.
Hệ số phun (K-Factor): thường từ 2.8 đến 8.0 (gpm/psi^0.5).
Lưu lượng và bán kính phun: tùy thuộc vào áp lực và thiết kế tấm định hướng.
Nhờ cấu tạo chắc chắn, nguyên lý kích hoạt đáng tin cậy và tiêu chuẩn sản xuất nghiêm ngặt, đầu phun xuống dưới PCCC trở thành giải pháp hàng đầu trong các hệ thống chữa cháy tự động ngày nay.
Tiêu Chuẩn, Thông Số Kỹ Thuật Và Phân Loại
Tiêu Chuẩn Chất Lượng
Để bảo đảm hiệu quả chữa cháy và an toàn tuyệt đối, đầu phun xuống dưới PCCC đạt chuẩn cần được sản xuất cũng như kiểm tra theo các tiêu chuẩn an toàn ngày nay. Một số tiêu chuẩn phổ biến gồm:
·NFPA (National Fire Protection Association) – Cụ thể là tiêu chuẩn NFPA 13 quy định thiết kế và lắp đặt hệ thống sprinkler. NFPA yêu cầu chặt chẽ về khoảng cách lắp đặt, áp lực nước, lưu lượng phun và các yếu tố an toàn khác.
·UL Listed – Chứng nhận của Underwriters Laboratories (Mỹ), xác nhận sản phẩm đã vượt qua những kiểm tra khắt khe về hiệu suất, độ bền và an toàn.
·FM Approved – Chứng nhận của FM Global (Mỹ) đảm bảo đầu phun đạt chuẩn pccc công nghiệp.
·TCVN (Tiêu Chuẩn Việt Nam) – Ví dụ TCVN 7336:2003 và TCVN 6305-1:2007, chi tiết yêu cầu kỹ thuật, thử nghiệm và lắp đặt thiết bị sprinkler.
Việc lựa chọn sản phẩm có đầy đủ các chứng nhận này không những bảo đảm an toàn mà còn làm đúng yêu cầu của cơ quan PCCC khi thẩm duyệt và nghiệm thu công trình.
Thông Số Kỹ Thuật Cơ Bản
Khi lựa chọn đầu phun xuống dưới, kỹ sư và nhà thầu cần chú ý đến các thông tin sau:
K-Factor (Hệ số phun): Thể hiện lưu lượng nước phun ra ở áp suất nhất định. Ví dụ K=5.6 gpm/psi^0.5 (≈ 80 l/min/bar^0.5) là loại phổ biến trong tòa nhà văn phòng, chung cư; K=8.0 dùng cho kho bãi, nhà xưởng yêu cầu lưu lượng lớn.
Áp suất làm việc (Working Pressure): Thường từ 0.5 bar đến 12 bar (tương đương 7–175 psi). Áp suất thiết kế phải đảm bảo để đạt bán kính và lưu lượng phun yêu cầu.
Nhiệt độ kích hoạt (Temperature Rating):
57 °C (135 °F) – màu cam hoặc vàng
68 °C (155 °F) – màu đỏ
79 °C (175 °F) – màu vàng xanh
93 °C (200 °F) – màu xanh
141 °C (286 °F) – màu xanh lam đậm
Bán kính phun: Phụ thuộc vào áp suất và thiết kế deflector, thường từ 1,5 m đến 4,5 m.
Kích thước ren kết nối: ½ inch (DN15) và ¾ inch (DN20) là phổ biến nhất.
Vật liệu chế tạo: Đồng thau, inox 304, hợp kim kẽm mạ crom hoặc sơn epoxy chống ăn mòn.
Phân loại đầu phun xuống dưới có thể dựa theo:
Vật liệu: Đồng thau, inox, hợp kim kẽm.
Mức nhiệt kích hoạt: Phân loại theo màu bầu thủy tinh.
Ứng dụng: Thường dùng (Standard), phản ứng nhanh (Quick Response), phủ diện rộng (Extended Coverage).
Ưu Điểm Và Phạm Vi Ứng Dụng
Ưu Điểm Nổi Bật
Đầu phun xuống dưới PCCC (pendant sprinkler head) được xem là loại phổ biến và linh hoạt nhất trong hệ thống chữa cháy tự động. So với các loại sprinkler khác như đầu phun hướng lên (upright) hay đầu phun ngang tường (sidewall), nó sở hữu nhiều lợi thế:
·Hiệu quả phun bao phủ rộng và đều – Nhờ tấm định hướng đặt ngay dưới lối ra nước, dòng nước được phân bổ thành hình nón ngược, đảm bảo phân bổ toàn bộ khu vực nguy cơ cháy.
·Tính linh hoạt cao – Có thể lắp đặt ở nhiều loại trần khác nhau: trần bê tông, trần thạch cao, trần giả, hoặc khu vực ống dẫn hở.
·Dễ bảo trì và thay thế – Cấu tạo đơn giản giúp việc kiểm tra, thay mới hoặc vệ sinh đầu phun thuận tiện hơn so với một số loại sprinkler chuyên dụng.
·Chi phí hợp lý – Giá thành phổ biến thấp hơn các loại đầu phun đặc biệt, giúp tiết kiệm ngân sách lắp đặt mà vẫn bảo đảm an toàn.
·Đáp ứng nhiều tiêu chuẩn của quốc tế – Hầu hết sản phẩm đạt chứng nhận UL, FM và tuân thủ NFPA, TCVN, đảm bảo độ tin cậy trong nhiều môi trường.
Ứng Dụng
Nhờ tính linh hoạt và hiệu quả, đầu phun xuống dưới được sử dụng nhiều cho các loại công trình:
Tòa nhà văn phòng và thương mại – Đảm bảo an toàn cho không gian đông người, thiết kế tinh gọn không làm ảnh hưởng thẩm mỹ.
Chung cư & khách sạn – Bố trí đồng đều trong hành lang, phòng ở và khu vực sinh hoạt chung, đáp ứng yêu cầu PCCC nghiêm ngặt.
Trung tâm thương mại, siêu thị – Bao phủ diện tích lớn, bảo vệ hàng hóa và khách hàng khi có sự cố.
Bệnh viện, trường học – Đảm bảo an toàn cho các nơi đòi hỏi bảo vệ đặc biệt, hạn chế thiệt hại khi cháy xảy ra.
Với khả năng thích ứng trong hầu hết môi trường và loại hình công trình, đầu phun xuống dưới PCCC gần như là lựa chọn mặc định khi thiết kế hệ thống sprinkler. Sự kết hợp giữa hiệu quả, tính thẩm mỹ và chi phí hợp lý đã giúp sản phẩm này giữ vững vị trí đững đầu trong phòng cháy chữa cháy nhiều năm qua.
Tổng Kết
Bảo trì đúng cách là chìa khóa để bảo đảm đầu phun xuống dưới PCCC hoạt động hiệu quả khi xảy ra hỏa hoạn. Một số nguyên tắc bảo trì tiêu chuẩn gồm:
·Kiểm tra thường kỳ – Tối thiểu 1 lần/năm hoặc theo khuyến nghị của NFPA và TCVN, đảm bảo không có bụi bẩn, mạng nhện hoặc vật cản che chắn.
·Không sơn hoặc phủ bất kỳ vật liệu nào – Sơn sẽ làm tắc nghẽn hoặc cản trở quá trình cảm biến nhiệt của bóng thủy tinh, dẫn đến không kích hoạt khi có cháy.
·Giữ khoảng cách an toàn – Tránh treo đồ, lắp đèn hoặc vật trang trí cách đầu phun dưới 45 cm.
·Thay thế khi hư hỏng – Nếu đầu phun bị móp, nứt, rỉ sét hoặc bóng thủy tinh bị vỡ, cần thay ngay bằng sản phẩm cùng loại và tiêu chuẩn.
·Ghi chép và lưu hồ sơ bảo trì – Hỗ trợ kiểm tra và chứng minh tuân thủ quy định PCCC khi cần.
Tiêu chuẩn & chứng nhận – Ưu tiên sản phẩm đạt UL, FM hoặc các chứng nhận quốc tế khác, đồng thời phù hợp tiêu chuẩn PCCC Việt Nam.
Nhiệt độ kích hoạt – Lựa chọn theo môi trường sử dụng (57°C, 68°C, 79°C…), đảm bảo không kích hoạt sớm hoặc muộn.
Kích thước & lưu lượng – Dựa vào thiết kế hệ thống, diện tích bảo vệ và áp lực nước hiện có.
Vật liệu chế tạo – Thép mạ crom, đồng hoặc hợp kim chống ăn mòn giúp tăng tuổi thọ trong môi trường ẩm, hóa chất nhẹ.
Thương hiệu & nguồn gốc – Chọn nhà cung cấp uy tín, có dịch vụ bảo hành và phụ tùng để thay thế.
Giá thành hợp lý – So sánh giữa nhiều nhà phân phối, bảo đảm cân bằng giữa chất lượng và số tiền phải bỏ ra.
Đầu phun xuống dưới PCCC là giải pháp thông dụng và hiệu quả trong các hệ thống sprinkler nhờ khả năng bao phủ rộng, tính thẩm mỹ và tính ứng dụng cao.
Với sự đầu tư ban đầu hợp lý và quy trình bảo dưỡng chuẩn mực, đầu phun xuống dưới sẽ luôn sẵn sàng hoạt động khi sự cố xảy ra.
