Bố Trí Cọc Tiêu Trên Hiện Trường: Bước Cọc Và Thu Hồi

Một hàng cọc đặt thưa quá không còn được người lái đọc như một đường dẫn liên tục; một hàng cọc đặt dày quá thì tốn cọc mà không thêm tác dụng. Bài viết này không bàn về cái cọc mà bàn về hàng cọc: khi nào bắt buộc phải cắm, bước cọc lấy bao nhiêu theo từng dạng hình học tuyến, xử lý đoạn thu hẹp làn và đoạn chuyển hướng ra sao, cọc bị xe cán đè còn dùng lại được không, và thu hồi thế nào khi hết ca.

Khi Nào Bắt Buộc Phải Cắm Cọc Tiêu

Quy chuẩn báo hiệu đường bộ hiện hành liệt kê bảy nhóm vị trí phải bố trí cọc tiêu. Đây là danh sách đáng in ra dán trong xe kỹ thuật, vì nó trả lời ngay câu hỏi đoạn này có cần cọc hay không.

• Phía lưng các đường cong nằm, tính từ tiếp đầu đến tiếp cuối; nếu có đường cong chuyển tiếp thì tính từ điểm nối đầu đến điểm nối cuối.
• Các đoạn nền đường bị thắt hẹp.
• Các đoạn có taluy âm cao từ hai mét trở lên.
• Các đoạn đường men theo sông, suối, đầm, hồ, ao.
• Nơi đường bộ giao nhau với đường sắt cùng mức.
• Hai bên đoạn bị ngập nước thường xuyên hoặc ngập theo mùa, và hai bên thân đường ngầm, đường tràn.
• Đoạn qua bãi cát, đồng lầy, đồi cỏ, nơi khó phân biệt mặt đường với dải đất hai bên.

Ở chiều ngược lại, không cần bố trí cọc khi phần đường xe chạy đã được phân biệt rõ bằng bó vỉa, vỉa hè hay kết cấu liền kề, hoặc khi đã dùng tiêu phản quang dạng mũi tên tại đường cong. Biết điều này giúp bỏ bớt khối lượng thừa mà không giảm an toàn.

Bố Trí Cọc Tiêu Theo Hình Học Tuyến Đường

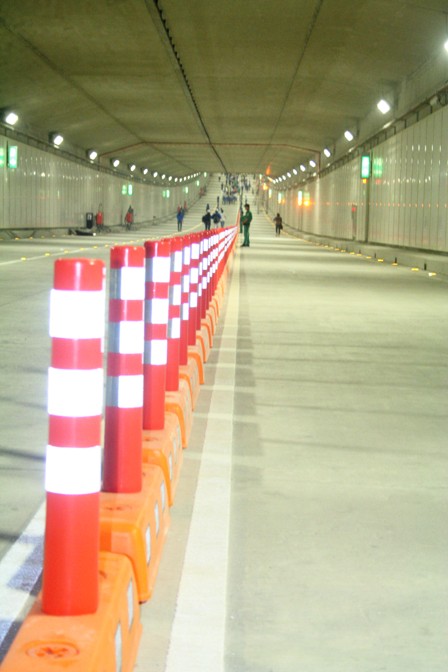

Nguyên tắc đặt cọc rất gọn: cắm thẳng hàng trên đoạn thẳng và lượn cong dần trong đường cong. Cả hàng phải đọc được như một đường liền chứ không phải một loạt điểm rời, vì người lái đang di chuyển chỉ nhận ra hình dạng tổng thể chứ không đếm từng cọc.

Vị trí đặt theo chiều ngang cũng có ràng buộc. Với đường mới xây hoặc nâng cấp cải tạo, cọc cắm sát vai đường, mép trong của cọc cách đều mép phần đường xe chạy tối thiểu nửa mét và lượn đều theo mép đó, trừ chỗ vướng chướng ngại vật. Đường đang sử dụng mà lề không đủ rộng thì cắm sát vai đường.

Ba tình huống hiện trường hay gặp. Nơi đã có hàng cây trồng trên vai hoặc lề đường, cho phép cắm sát mép hàng cây miễn vẫn quan sát rõ hàng cọc và không lấn vào phía tim đường. Nơi đã có tường bảo vệ hoặc rào chắn cao hơn bốn mươi phân thì không phải cắm cọc nữa. Và lề đường phía trong hàng cọc phải bằng phẳng chắc chắn, không có vật che khuất hàng cọc.

Bước Cọc Theo Bán Kính Cong Và Độ Dốc

Đây là phần hay bị làm theo cảm tính nhất. Khoảng cách giữa hai cọc, gọi tắt là bước cọc, không cố định một con số mà thay đổi theo hình học của đoạn đường đang cắm. Bảng dưới đây tổng hợp lại theo quy định về kỹ thuật cắm cọc tiêu để tiện tra khi lập biện pháp thi công.

Dạng đoạn đường	Bước cọc
Đường thẳng, đường ô tô thông thường	10 m
Đường thẳng, đường cao tốc	30 m
Đường cong nằm, bán kính từ 10 m đến 30 m	3 m
Đường cong nằm, bán kính trên 30 m đến 100 m	5 m
Đường cong nằm, bán kính lớn hơn 100 m	10 m
Đoạn dốc có độ dốc từ 3% trở lên	5 m
Đoạn dốc có độ dốc dưới 3%	10 m

Ba lưu ý đi kèm bảng. Thứ nhất, khoảng cách giữa hai cọc ở tiếp đầu và tiếp cuối được phép bố trí xa hơn ba mét so với bước cọc trong phạm vi đường cong, tức là hàng cọc mở ra dần ở hai đầu thay vì cắt cụt. Thứ hai, đoạn dốc mà có đường cong nằm thì lấy theo bước của đường cong, hết phạm vi cong mới quay về bước của đoạn dốc. Thứ ba, quy định về đoạn dốc không áp dụng cho đầu cầu và đầu cống.

Một con số nữa rất dễ quên khi lập dự trù: mỗi hàng cọc cắm ít nhất sáu cọc. Một đoạn ngắn tính ra ba cọc theo bước vẫn phải kéo dài hàng cho đủ sáu, vì dưới ngưỡng ấy mắt người không kịp nhận ra đây là một đường dẫn hướng.

Đoạn Thu Hẹp Làn Và Đoạn Chuyển Hướng Tạm

Khi thi công chiếm một phần mặt đường, hàng cọc phải tạo ra một đoạn chuyển tiếp đủ dài để xe lách dần sang làn còn lại, không phải bẻ lái đột ngột. Độ xiên của đoạn chuyển tiếp này phụ thuộc tốc độ xe chạy thực tế: đường cho phép chạy nhanh cần đoạn xiên dài hơn hẳn đường nội bộ tốc độ thấp, dù cùng lấn vào một bề rộng như nhau.

Cách làm thực dụng trên công trường gồm bốn việc theo thứ tự:

• Cắm mốc hai đầu trước: đánh dấu điểm bắt đầu lách và điểm kết thúc lách, rồi mới rải cọc vào giữa. Rải trước rồi chỉnh sau luôn cho ra đường gãy khúc.
• Giữ bước cọc đều nhau: trong một đoạn chuyển tiếp, bước cọc không được lúc thưa lúc dày. Mắt người đọc sự đều đặn nhanh hơn đọc vị trí từng cọc.
• Siết bước ở chỗ đổi hướng: tại đỉnh cong, giảm bước cọc xuống để hình dạng đường cong hiện rõ, giống nguyên tắc bước cọc theo bán kính ở bảng trên.
• Đi thử một lượt: lái xe chậm qua đoạn vừa dựng theo đúng chiều lưu thông. Chỗ nào phải đánh lái gấp thì chỗ đó thiếu chiều dài chuyển tiếp.

Cần phân định rõ việc: hàng cọc chỉ dẫn hướng. Phạm vi cấm người và phương tiện đi vào phải giao cho rào chắn an toàn quây kín, còn thông tin báo trước từ xa thuộc về biển báo giao thông. Ba lớp này không thay nhau được, và hàng cọc là lớp dễ bị giao nhầm nhiệm vụ nhất.

Hàng Cọc Ban Đêm Và Vị Trí Đầu Cuối

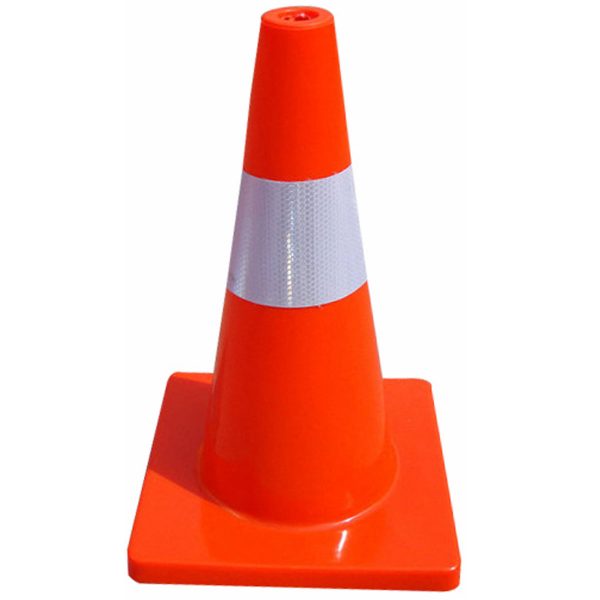

Ban đêm, hàng cọc chỉ tồn tại đến mức lớp phản quang trên thân cọc còn phản chiếu được đèn xe. Một lớp bùn đất mỏng bám sau vài ngày mưa đủ làm giảm đáng kể độ sáng, trong khi ban ngày nhìn vẫn bình thường. Vì vậy việc lau cọc nên nằm trong đầu ca chứ không đợi đến khi thu hồi.

Hai vị trí yếu nhất của mọi tuyến cọc là đầu và cuối. Đầu tuyến là chỗ xe gặp đầu tiên nên cần dễ nhận ra nhất; cuối tuyến là chỗ người lái bắt đầu tăng tốc trở lại nên dễ quệt vào cọc cuối. Đặt đèn cảnh báo nhấp nháy tại hai điểm này hiệu quả hơn rải đều dọc tuyến, và cũng tiết kiệm hơn.

Người làm việc trong phạm vi hàng cọc bắt buộc mặc áo phản quang. Đây không phải khuyến nghị, và càng quan trọng vào ca đêm khi cả người lẫn cọc đều chỉ hiện ra trong chùm đèn pha ở cùng một khoảnh khắc.

Cọc Bị Xe Cán Đè Có Dùng Lại Được Không

Câu trả lời phụ thuộc vào thứ bị hỏng chứ không phụ thuộc số lần bị cán. Kiểm theo bốn điểm dưới đây ngay tại chỗ trước khi xếp cọc lên xe:

• Thân có bật lại hình dạng ban đầu không. Bật lại gần như nguyên thì giữ; còn nếp bẹp cố định hoặc đoạn thân gấp khúc thì bỏ, vì chỗ đó sẽ gãy ở lần va tiếp theo.
• Có vết nứt trắng dọc thân không. Vết nứt trắng là dấu hiệu nhựa đã giòn; cọc loại này vỡ thành mảnh khi bị cán lần sau, và mảnh vỡ trên mặt đường nguy hiểm hơn chính cái cọc.
• Lớp phản quang còn bám đủ chu vi không. Bị bóc mảng hoặc xước mờ hết một mặt thì cọc đã mất tác dụng ban đêm dù thân còn tốt. Thay vòng phản quang nếu kết cấu cho phép, không thì chuyển cọc sang vị trí chỉ dùng ban ngày.
• Khớp giữa thân và đế còn chặt không. Khớp rơ làm cọc nghiêng dần theo gió và lệch khỏi hàng; đây là hư hỏng khó thấy nhất vì cọc vẫn đứng.

Cách quản lý đơn giản là chia cọc thành hai rổ ngay khi thu hồi: rổ dùng tiếp và rổ loại bỏ. Trộn chung rồi để đến ca sau phân loại thì gần như không ai làm, và cọc hỏng quay lại mặt đường ở lần dựng kế tiếp.

Thu Hồi Và Kiểm Đếm Khi Hết Ca

Cọc bỏ lại trên đường sau khi công việc đã xong trở thành chướng ngại vật, và nguy hiểm hơn là nó dạy người đi đường thói quen bỏ qua hàng cọc. Thói quen ấy theo họ tới cả những đoạn đang có công nhân làm việc phía sau.

Về trình tự thu, nguyên tắc là giữ tín hiệu cảnh báo tồn tại lâu hơn mối nguy. Dọn xong phạm vi làm việc và trả mặt đường phẳng rồi mới rút hàng cọc, chứ không rút cọc trong lúc vật liệu còn đang tập kết. Riêng đoạn cọc ở hai đầu tuyến nên rút sau cùng.

Kiểm đếm khi thu hồi là việc nên làm thành thói quen. Ghi ba con số vào sổ ca: số cọc mang đi, số cọc mang về, số cọc loại bỏ. Chính ba con số này cho biết tỷ lệ hao hụt thật của từng loại cọc đang dùng, và đó là căn cứ đáng tin nhất để quyết định lần mua sau nên đổi sang loại nào. Đối chiếu với cọc tiêu dẫn hướng các loại để chọn cấu hình thay thế.

Cuối cùng, đi bộ một lượt dọc đoạn vừa thu để nhặt chân đế rời, chốt nối và mảnh nhựa vỡ. Những thứ nhỏ này đủ gây trượt bánh cho xe hai bánh, và chúng thường rơi lại đúng chỗ cọc từng bị xe quệt.

Giải Đáp Nhanh Cho Người Lập Biện Pháp Thi Công

Đoạn Đường Thẳng Ngắn Có Cần Đủ Sáu Cọc Không

Có. Mỗi hàng cọc cắm ít nhất sáu cọc, kể cả khi tính theo bước cọc ra số nhỏ hơn. Nếu đoạn quá ngắn để đặt đủ sáu cọc theo bước chuẩn thì rút ngắn bước lại cho đủ số lượng, thay vì bỏ bớt cọc.

Có Được Đặt Cọc Lấn Vào Lề Đường Không

Với đường đang sử dụng mà nền và mái đường không bảo đảm nguyên tắc cách đều mép phần xe chạy, quy chuẩn cho phép tạm thời cắm lấn vào trong lề đến phạm vi an toàn. Đây là phương án tạm, nên ghi lại vị trí để đưa vào kế hoạch sửa chữa nền đường.

Bước Cọc Trên Đoạn Vừa Dốc Vừa Cong Lấy Theo Cái Nào

Lấy theo quy định của đường cong nằm trong suốt phạm vi cong. Khi hết phạm vi cong mới quay về bước của đoạn dốc. Cách nhớ gọn: yếu tố nào làm bước cọc ngắn hơn thì ưu tiên yếu tố đó.

Nhà Máy Tự Phân Luồng Nội Bộ Có Phải Theo Bảng Bước Cọc Không

Trong khuôn viên riêng, bảng trên không ràng buộc. Nhưng mượn đúng tỷ lệ đó vẫn hợp lý, vì lái xe vào nhà máy đã quen đọc hàng cọc theo thói quen hình thành ngoài đường công cộng. Tự đặt ra một bước cọc riêng là cách nhanh nhất khiến hàng cọc bị hiểu sai.

Bao Lâu Phải Kiểm Lại Tuyến Cọc Đang Dựng

Đầu mỗi ca với đoạn nằm trên đường đang khai thác, vì cọc bị xe quệt lệch trong đêm rất khó nhận ra từ xa. Với phạm vi kín không có xe ngoài đi vào, kiểm theo tuần và kiểm thêm sau mỗi đợt gió lớn là đủ.
