Ủng cách điện là trang bị bảo hộ bắt buộc của thợ điện khi thao tác gần thiết bị mang điện. Khác với ủng chống thấm thông thường, sản phẩm này được phân cấp theo điện áp chịu được và phải được thử nghiệm định kỳ – hai yếu tố quyết định việc nó còn giá trị bảo vệ hay không. Bài viết đi vào cách đọc dấu in trên cổ ủng, ranh giới với các loại ủng nhìn bên ngoài rất giống, chu kỳ thử điện môi và thời điểm bắt buộc loại bỏ.

Ủng Cách Điện Cắt Đường Dẫn Dòng Qua Bàn Chân

Trong tai nạn điện giật, dòng điện thường đi qua cơ thể rồi xuống đất qua bàn chân. Ủng cách điện đóng vai trò cắt đường dẫn đó bằng một lớp cao su có điện trở rất lớn, làm dòng rò giảm xuống mức không gây nguy hiểm. Đây là lý do ủng cách điện luôn được dùng thành bộ cùng găng tay cách điện và thảm cách điện, chứ không dùng đơn lẻ.

Cách gọi trong hồ sơ kỹ thuật cũng nói lên vai trò của nó: đây là phương tiện bảo vệ bổ sung, dùng để tăng cường mức an toàn cho người trong thử nghiệm và vận hành thiết bị điện, không phải phương tiện bảo vệ chính. Nói cách khác, đôi ủng không thay được việc cắt điện, thử không điện và treo biển cảnh báo; nó chỉ là lớp dự phòng cuối cùng khi các lớp trước đó thất bại.

Ngoài khả năng cách điện, sản phẩm còn có các tính năng phụ đáng giá trong môi trường công nghiệp: chống thấm nước, chống trơn trượt, chống sốc và chống dập ngón ở một số dòng có mũi bảo vệ.

Cấp Điện Áp Ủng Cách Điện Và Cách Đọc Dấu Trên Cổ Ủng

Đây là phần hay bị hiểu sai nhất khi mua hàng. Con số kV in trên ủng là mức điện áp làm việc tối đa được phép tiếp cận, không phải điện áp thử nghiệm. Điện áp thử luôn cao hơn nhiều lần để tạo biên an toàn.

Theo toàn văn TCVN 5588:1991 về ủng cách điện, tiêu chuẩn này chia sản phẩm theo hai nhóm điện áp sử dụng và quy định các chỉ tiêu sau:

Nhóm đến 1000V: thử ở điện áp 5.000V tần số công nghiệp trong 1 phút.
Nhóm trên 1000V: thử ở điện áp 20.000V tần số công nghiệp trong 1 phút.
Dòng điện dò cho phép: không lớn hơn 9mA ở cả hai nhóm.
Thử lão hóa: chịu được 168 giờ ở 70°C, sau đó các chỉ tiêu cơ lý vẫn phải đạt tối thiểu 70% so với ban đầu.
Không thấm nước: bơm không khí vào ủng rồi dìm xuống bể, trong 10 giây mặt ủng không được sủi bọt.

Nhãn Nằm Trên Cổ Ủng, Không Nằm Trên Vỏ Hộp

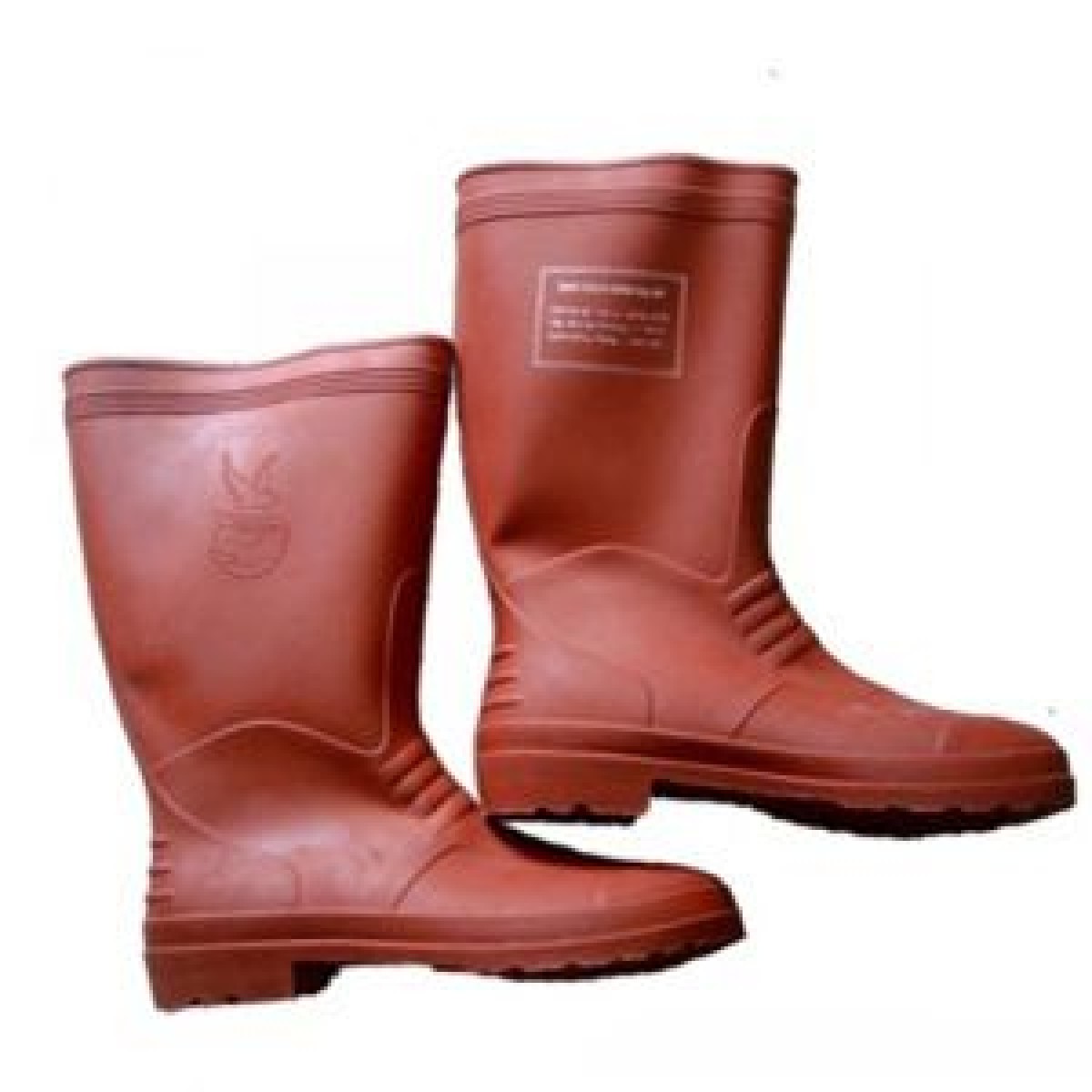

Cùng tiêu chuẩn đó quy định nhà chế tạo phải đóng dấu ở mặt ngoài, cách mép trên của ủng 50mm, bằng mực trắng không phai hoặc dấu nổi, ghi rõ bốn thông tin: tên và ký hiệu sản phẩm, cơ sở chế tạo, cấp điện áp sử dụng, tháng và năm xuất xưởng.

Hệ quả thực dụng cho người nhận hàng: bốn thông tin ấy phải đọc được trên chính đôi ủng. Vỏ hộp có thể là hộp của lô khác, còn dấu dập trên cao su thì đi liền với đôi ủng đó suốt đời. Đôi nào mờ tới mức không còn đọc ra cấp điện áp thì phải rút khỏi tuyến việc điện, cho dù phần cao su vẫn còn nguyên vẹn: không ai chứng minh được nó thuộc dải nào nữa.

Chi tiết ít ai để ý: tiêu chuẩn còn quy định màu ủng là xám sáng hoặc nâu nhạt và từng đôi phải đồng nhất màu. Hai chiếc lệch màu rõ rệt trong cùng một đôi là dấu hiệu hàng ghép từ hai lô, và khi đã ghép lô thì ngày xuất xưởng ghi trên hai chiếc cũng không còn tin được.

Về cỡ số, ủng nam chạy từ 247 đến 292 và ủng nữ từ 225 đến 270 theo chiều dài bàn chân tính bằng milimét. Vì ủng cách điện thường đi kèm tất dày, khi lấy cỡ cho cả tổ nên cộng thêm một cỡ so với số đo chân trần.

Ba Loại Ủng Nhìn Giống Nhau Nhưng Không Thay Được Nhau

Đây là ranh giới quan trọng nhất trong cả bài, vì cả ba nhóm dưới đây đều là ủng cao su cổ cao, cùng dáng, cùng màu tối, và nhầm lẫn chỉ lộ ra vào lúc không sửa được nữa.

Ủng Cách Điện So Với Ủng Cao Su Thường

Ủng cao su đi mưa, đi ruộng hay đi trong xưởng ướt chỉ có nhiệm vụ chống thấm. Nó không được thử điện áp, không có dấu ghi cấp, và lớp cao su có thể pha phụ gia dẫn điện hoặc có chi tiết kim loại ở mũi. Một đôi ủng cao su đi mưa nhìn dày dặn hơn ủng cách điện vẫn không cản được dòng điện, vì độ dày không phải thứ quyết định – thành phần cao su và kết quả phép thử điện môi mới là thứ quyết định.

Phép phân biệt nhanh ngay tại kho: tìm dấu ghi cấp điện áp cách mép trên 50mm. Không có dấu ấy thì đôi ủng thuộc nhóm ủng cao su chống thấm thông thường, dù người bán gọi nó là gì.

Ủng Cách Điện So Với Ủng Chống Tĩnh Điện

Hai loại này làm hai việc ngược nhau hoàn toàn, và đây là chỗ nhầm nguy hiểm nhất. Ủng cách điện chặn dòng điện, bảo vệ người trước điện áp lưới. Ủng và giày chống tĩnh điện thì dẫn điện tích tĩnh từ cơ thể xuống nền một cách có kiểm soát, giữ cho người thợ không mang sẵn một lượng điện tích đủ để phóng qua bo mạch khi chạm vào.

Vì phải dẫn vừa đủ, đế của hàng chống tĩnh điện được pha carbon và có điện trở thấp hơn nhiều bậc so với ủng cách điện. Đưa một người đi hàng chống tĩnh điện tới gần tủ điện đang mang điện là đặt người đó lên một đường dẫn xuống đất, tức là làm nặng thêm chính rủi ro mà đôi ủng lẽ ra phải cắt. Chiều ngược lại cũng sai: dùng ủng cách điện trong khu lắp ráp điện tử biến người thợ thành vật tích điện và làm tăng tỉ lệ hỏng bo mạch.

Quy tắc gọn để dán tại kho: hàng dùng cho lưới điện phải có dấu ghi cấp điện áp; hàng dùng cho khu điện tử phải có kết quả đo điện trở. Hai loại giấy tờ khác nhau, hai kho khác nhau, không mượn tạm của nhau kể cả khi một bên hết hàng.

Chọn Cấp Điện Áp Theo Công Việc Thực Tế

Nguyên tắc chung: cấp kV của ủng phải cao hơn điện áp lưới nơi thao tác, không được bằng hoặc thấp hơn.

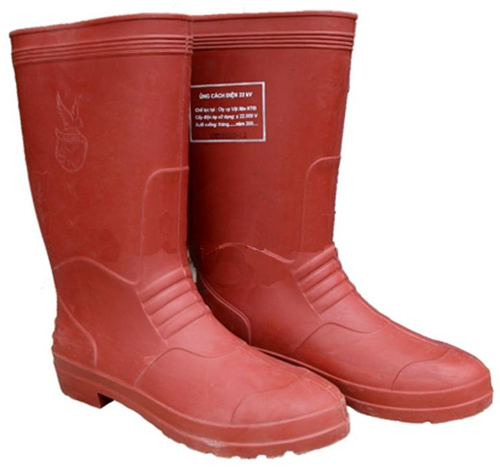

Hạ áp, tủ điện dân dụng, nội bộ nhà xưởng: cấp đến 1000V đã đáp ứng.
Lưới trung áp 15kV, 22kV: chọn ủng 22kV trở lên.
Trạm biến áp, thao tác gần lưới 35kV: chọn cấp 30kV trở lên và bắt buộc đồng bộ với găng tay, thảm và sào cùng cấp.

Một điểm hay bị bỏ qua khi lập dự trù: đồng bộ nghĩa là cả bộ cùng cấp, không phải cấp cao nhất kéo cả bộ lên. Đôi ủng 30kV đi cùng chiếc sào chỉ đạt cấp thấp hơn thì mức bảo vệ của cả tổ vẫn dừng ở chiếc yếu nhất. Khi lập bảng trang bị cho tổ thao tác, nên xếp theo tuyến công việc rồi mới chọn cấp, và đối chiếu dải cấp đang có trong nhóm sào thao tác cách điện cùng thảm cách điện trải sàn để không lệch cấp giữa các món trong cùng một bộ.

Chiều ngược lại cũng có cái giá của nó. Chọn cấp cao hơn nhu cầu làm ủng dày và nặng lên, thợ đi cả ca thấy mỏi chân và chậm thao tác, và tổ nào cũng có người tìm cách đổi sang đôi nhẹ hơn cho tiện. Cấp đúng luôn tốt hơn cấp thừa.

Kiểm Tra Đầu Ca Và Thử Điện Môi Định Kỳ

Đây là khâu bị bỏ qua nhiều nhất trong thực tế. Cao su cách điện lão hóa theo thời gian dù không sử dụng, nên một đôi ủng cất trong kho vẫn có thể mất khả năng bảo vệ.

Kiểm Tra Trước Mỗi Ca Làm Việc

Quan sát toàn bộ bề mặt tìm vết nứt, rạn chân chim, phồng rộp, vết cắt hoặc vật sắc đâm xuyên.
Uốn cong nhẹ phần cổ ủng để lộ các vết rạn ẩn.
Kiểm tra đế: nếu gờ chống trượt đã mòn gần phẳng thì phải thay – đế mỏng đi đồng nghĩa với lớp cách điện mỏng đi.
Loại bỏ ngay đôi nào dính dầu, mỡ, xăng hoặc dung môi vì cao su đã bị biến chất.
Đọc lại dấu ghi cấp trên cổ ủng, xác nhận đúng cấp cho tuyến công việc của ca hôm đó.

Thử Điện Môi Định Kỳ Tại Phòng Thí Nghiệm

Trang bị cách điện cần được đưa đi thử nghiệm tại phòng thí nghiệm được công nhận theo chu kỳ do quy trình an toàn của đơn vị quy định – phổ biến là 6 tháng một lần với trang bị đang sử dụng, và thử lại trước khi đưa vào dùng nếu đã lưu kho lâu.

Cách phòng thí nghiệm làm phép thử này cũng đáng biết để hiểu vì sao không tự làm ở xưởng được: đôi ủng được dìm vào bể nước, nước cũng được rót vào bên trong sao cho phần khô tính từ mép ủng còn đúng 5cm, mực nước trong và ngoài bằng nhau. Một điện cực đặt trong nước bên trong ủng nối qua đồng hồ mili-ampe kế về một cực máy biến áp, cực còn lại nối vào nước bên ngoài và nối đất. Kết quả cần đọc là dòng rò, và mọi đôi không đạt phải loại bỏ chứ không hạ cấp.

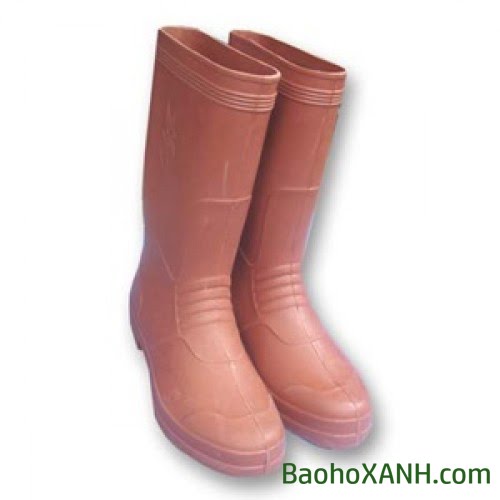

Ghi ngày thử và ngày hết hạn lên từng đôi bằng nhãn không bị xóa khi lau.
Lưu biên bản thử nghiệm theo từng mã sản phẩm để phục vụ kiểm tra an toàn lao động.
Đôi nào không đạt dòng rò phải loại bỏ, không chuyển xuống dùng cho công việc điện áp thấp hơn.
Đôi vừa trải qua sự cố bất thường – dính hồ quang, rơi vào vũng dầu, bị vật nặng đè – phải đưa đi thử ngoài lịch, thay vì đợi hết chu kỳ.

Sử Dụng, Làm Khô Và Bảo Quản

Chỉ cách điện trong thời gian ngắn: ủng cao su không phải lớp bảo vệ vĩnh viễn, không được chủ quan tiếp xúc kéo dài.
Khi ủng bị ướt bên trong: nhét giấy báo vào lòng ủng để hút ẩm, sau đó phơi dưới nắng vừa phải. Không sấy bằng máy nóng hay hơ lửa.
Cất nơi khô ráo, thoáng mát, tránh xa vật phát nhiệt theo đúng yêu cầu bảo quản của tiêu chuẩn.
Tránh xăng, dầu, axit và dung môi; không để ủng tiếp xúc trực tiếp ánh nắng gay gắt lâu ngày vì tia cực tím đẩy nhanh lão hóa cao su.
Không gấp, không đè vật nặng: dựng đứng hoặc treo để giữ phom ống, vì nếp gấp lặp lại theo thời gian là điểm khởi đầu của vết nứt.
Thay mới khi các chi tiết gờ nổi ở đế bị mòn vì điều này ảnh hưởng trực tiếp đến tính cách điện.

Một chi tiết trong tiêu chuẩn đáng mang vào quy định nội bộ: trước khi đóng gói, ủng phải được sấy khô ở 60°C trong một giờ. Con số đó cho thấy giới hạn nhiệt mà cao su chịu được là bao nhiêu, và vì sao việc hong ủng cạnh lò sấy hay trên nắp máy nén khí ở xưởng lại phá hỏng đôi ủng nhanh hơn mọi cách dùng sai khác.

Đặt Hàng Theo Lô Và Hồ Sơ Cần Yêu Cầu

Với các đơn vị điện lực, nhà thầu xây lắp điện và nhà máy, khi đặt hàng theo lô cần lưu ý bốn điểm: yêu cầu kèm phiếu thử nghiệm của lô hàng; thống nhất cấp kV đúng với cấp điện áp đang vận hành; lấy số cỡ theo danh sách đo chân thực tế; và lên lịch thử nghiệm định kỳ ngay từ khi nhập kho thay vì đợi đến khi có đoàn kiểm tra.

Thêm hai điều khoản nên đưa vào đơn hàng lớn. Thứ nhất, yêu cầu ghi rõ tháng năm xuất xưởng và không nhận hàng tồn quá lâu, vì đồng hồ lão hóa của cao su chạy từ lúc xuất xưởng, không phải từ lúc bóc kiện. Thứ hai, yêu cầu giao theo đôi đồng màu đồng cỡ trong hộp riêng, có phiếu ghi số đôi và ký hiệu tiêu chuẩn – đây chính là bộ giấy tờ mà đoàn kiểm tra hỏi tới đầu tiên. Các cấp đang bán được liệt kê ở danh mục ủng cách điện cao su chuyên dụng.

Nếu công việc chỉ cần chống thấm và chống trơn mà không tiếp xúc điện, không nên dùng ủng cách điện vì chi phí cao và yêu cầu bảo quản khắt khe. Chi phí thật của một đôi ủng cách điện không nằm ở giá mua mà nằm ở chu kỳ thử nghiệm phải trả đều đặn suốt vòng đời của nó.

Câu Hỏi Thường Gặp

Ủng cao su thông thường có cách điện được không?

Không. Chỉ những đôi được sản xuất theo tiêu chuẩn cách điện và có hồ sơ thử nghiệm mới được dùng cho công việc điện. Ủng cao su thường chỉ chống thấm nước.

Ủng 22kV có dùng được cho lưới 35kV không?

Không. Phải chọn cấp cao hơn điện áp nơi thao tác. Dùng thiếu cấp là vi phạm quy trình an toàn điện.

Ủng chống tĩnh điện dùng thay ủng cách điện được không?

Không, kể cả khi chỉ đứng gần tủ điện. Hai loại làm hai việc ngược nhau: một loại chặn dòng, một loại dẫn điện tích xuống đất. Trong toàn bộ nhóm hàng bảo hộ điện, đây là chỗ nhầm để lại hậu quả nặng nhất.

Bao lâu phải thử nghiệm lại một lần?

Theo chu kỳ trong quy trình an toàn của đơn vị, thông thường 6 tháng với trang bị đang sử dụng. Ngoài ra phải thử lại sau bất kỳ sự cố nào nghi ngờ làm hỏng ủng.

Ủng bị xước nhẹ bề mặt có dùng tiếp được không?

Không nên. Mọi vết cắt, nứt hay phồng đều là điểm yếu có thể gây phóng điện. Đưa đi thử lại hoặc loại bỏ, không tự vá.

Dấu trên cổ ủng mờ hết thì xử lý thế nào?

Đưa ra khỏi hiện trường. Không có cấp điện áp đọc được thì không có căn cứ để giao đôi ủng đó cho bất kỳ tuyến công việc nào, và cũng không được tự dán nhãn mới theo trí nhớ.
