Khoá Loto Lockout Trong Quy Trình Cô Lập Năng Lượng Và Trình Tự Treo Thẻ

Khoá Loto Lockout Trong Quy Trình Cô Lập Năng Lượng

Khoá loto – lockout là bộ thiết bị dùng để khoá cứng một thiết bị đóng cắt ở trạng thái tắt, khiến không ai bật lại được trong lúc thợ đang sửa chữa bên trong máy. Loto là cách đọc tắt của lockout – tagout, nghĩa là khoá lại và treo thẻ cảnh báo. Đây là thiết bị an toàn công nghiệp, không liên quan đến khoá cửa vân tay hay khoá thẻ từ khách sạn.

Vấn đề mà bộ khoá này giải quyết rất cụ thể. Một thợ bảo trì chui vào lòng băng tải để gỡ vật kẹt, một người khác ở phòng điều khiển thấy máy dừng bất thường liền đóng áp tô mát lên. Nếu cầu dao đã được khoá bằng ổ khoá cá nhân của người thợ đang ở bên trong, thao tác đó không thực hiện được. Đó là toàn bộ nguyên lý của loto.

Quy trình kiểm soát năng lượng nguy hiểm được chuẩn hoá trong quy định 29 CFR 1910.147 của cơ quan an toàn lao động Hoa Kỳ, tên đầy đủ là kiểm soát năng lượng nguy hiểm. Nhiều nhà máy có vốn đầu tư nước ngoài tại Việt Nam áp dụng quy trình này cho toàn bộ công tác bảo trì, và yêu cầu nhà thầu phụ tuân thủ như một điều kiện vào xưởng.

Bộ phận an toàn nên trích thẳng ba yêu cầu sau vào quy trình của nhà máy. Quy định 29 CFR 1910.147 về kiểm soát năng lượng nguy hiểm đòi thiết bị khoá và thẻ phải nhận diện được người đã gắn, và chỉ người đó mới được tháo; móc gài thẻ phải là loại tự khoá, không tháo lại được bằng tay và chịu kéo tối thiểu 50 pound, tương đương khoảng 23 kg. Điều khoản hay bị bỏ nhất là nghĩa vụ tự kiểm tra quy trình ít nhất mỗi năm một lần, kèm giấy xác nhận ghi tên người kiểm, ngày kiểm và những máy đã soi. Đó là phần biến tập tài liệu treo ở phòng bảo trì thành thứ sống được qua nhiều đợt thay người.

Năng lượng cần cô lập không chỉ là điện. Trong một dây chuyền sản xuất thường có ít nhất năm dạng: điện lưới, khí nén, thuỷ lực, hơi nước hoặc nước nóng, và năng lượng tích trữ như lò xo nén, tụ điện, khối vật nặng đang treo. Bỏ sót một dạng là bỏ sót toàn bộ ý nghĩa của việc khoá.

Với riêng phần điện, việc khoá cầu dao chỉ là một mắt xích. Trước khi chạm vào thanh cái hay đầu cáp, người thợ vẫn phải kiểm chứng đã hết điện áp và trang bị đủ dụng cụ theo cấp điện áp đang làm việc. Có thể xem toàn bộ nhóm này trong danh mục thiết bị an toàn điện theo năm bước trước khi thao tác.

Trình Tự Khoá Và Treo Thẻ Trước Khi Bảo Trì

Trình tự dưới đây là khung chung, mỗi nhà máy sẽ chi tiết hoá thành quy trình riêng cho từng máy. Điểm chung là không được đảo thứ tự và không được bỏ bước kiểm chứng ở cuối.

1. Chuẩn bị và thông báo: xác định đầy đủ các nguồn năng lượng cấp vào máy, đọc lại sơ đồ và quy trình loto riêng của máy đó. Thông báo cho trưởng ca và những người vận hành sẽ bị ảnh hưởng.
2. Dừng máy theo đúng cách: dừng bằng nút dừng bình thường của máy chứ không cắt thẳng nguồn, để chương trình điều khiển kết thúc chu trình an toàn.
3. Cô lập từng nguồn: ngắt cầu dao, đóng van khí nén, đóng van thuỷ lực, rút phích cắm. Mỗi điểm cô lập là một vị trí sẽ phải khoá.
4. Khoá và treo thẻ: gắn thiết bị khoá phù hợp lên từng điểm cô lập, mỗi người tham gia công việc gắn ổ khoá cá nhân của mình vào, kèm thẻ ghi tên, bộ phận và thời điểm khoá.
5. Xả năng lượng tồn dư: xả áp bình khí nén, xả dầu thuỷ lực về thùng, hạ khối vật nặng xuống vị trí thấp nhất hoặc chèn cứng, xả tụ điện, chờ trục quay dừng hẳn. Đây là bước bị bỏ nhiều nhất và cũng gây nhiều tai nạn nhất.
6. Kiểm chứng đã hết năng lượng: bấm thử nút khởi động để chắc chắn máy không chạy, sau đó trả nút về vị trí tắt. Với phần điện, dùng thiết bị thử điện áp đúng cấp để xác nhận, chứ không kết luận bằng mắt.

Khi sửa chữa xong, trình tự được làm ngược lại: thu dọn dụng cụ, đưa người ra khỏi vùng nguy hiểm, tháo khoá và cấp lại năng lượng. Nguyên tắc quan trọng nhất ở bước này là mỗi người chỉ tháo đúng ổ khoá của mình. Không ai được cắt hay tháo khoá của người khác, kể cả trưởng ca, trừ khi có quy trình xử lý ngoại lệ bằng văn bản và đã liên lạc được với chủ nhân ổ khoá.

Với công việc kéo dài qua nhiều ca, khoá của ca trước không được tháo ra rồi khoá lại bằng khoá ca sau trong lúc chưa có ai bàn giao. Cách làm đúng là ca sau gắn khoá của mình vào trước, ca trước mới tháo khoá ra. Điểm cô lập không có lúc nào trống khoá.

Các Loại Khoá Theo Từng Nguồn Năng Lượng

Một bộ khoá loto đầy đủ gồm nhiều chi tiết khác nhau vì mỗi loại van, mỗi kiểu cầu dao lại cần một cơ cấu kẹp riêng. Có thể xem các nhóm đang bán trong danh mục thiết bị khoá cô lập năng lượng để đối chiếu với thiết bị thực tế tại xưởng.

Ổ Khoá Cá Nhân Và Thẻ Cảnh Báo

• Ổ khoá loto có thân bằng nhựa nylon hoặc nhôm phủ, quai khoá thường bằng thép hoặc nhựa cách điện. Với công việc gần phần mang điện, phải chọn loại quai không dẫn điện.
• Nguyên tắc bắt buộc là một người một khoá một chìa. Mỗi ổ khoá chỉ có duy nhất một chìa và chìa đó nằm trong túi người thợ, không để trong hộp dụng cụ chung.
• Màu sắc ổ khoá thường được nhà máy quy ước theo bộ phận, giúp nhìn vào tủ điện là biết ngay ai đang làm việc bên trong máy nào.
• Thẻ cảnh báo đi kèm ổ khoá, ghi tên người khoá, số điện thoại nội bộ, lý do và thời điểm. Thẻ treo một mình mà không có khoá chỉ có giá trị nhắc nhở, không ngăn được ai đóng điện.

Cơ Cấu Khoá Cho Thiết Bị Điện

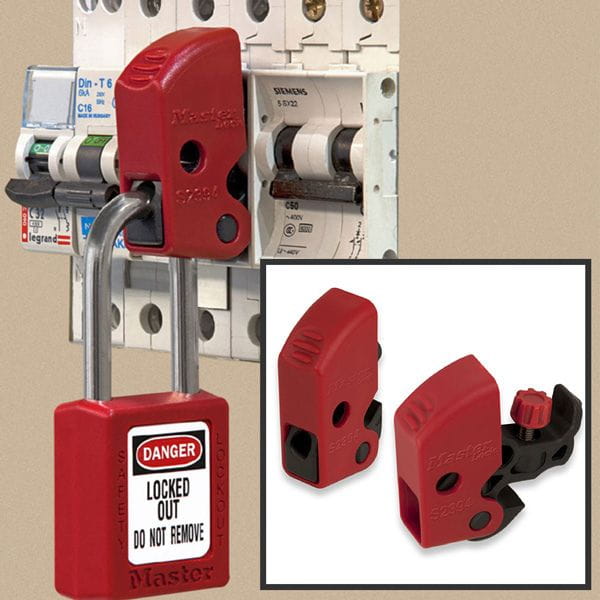

• Khoá áp tô mát dạng kẹp: kẹp vào cần gạt của át tép hoặc át khối, giữ cần ở vị trí off rồi xỏ ổ khoá qua lỗ.
• Khoá cầu dao tổng và tủ điện: dùng cơ cấu chèn tay gạt hoặc khoá thẳng vào chốt cửa tủ, phù hợp với tủ có tay gạt xoay.
• Hộp khoá phích cắm: chụp kín đầu phích của thiết bị di động như máy hàn, máy khoan bàn, khiến không ai cắm lại được.
• Khoá nút bấm và công tắc: chụp lên nút nhấn khởi động để tránh va chạm vô tình. Đây chỉ là biện pháp bổ sung, vì nút bấm thuộc mạch điều khiển chứ không phải thiết bị đóng cắt nguồn; điểm cô lập thật vẫn phải là cầu dao phía trên.

Cơ Cấu Khoá Van Khí Nén Và Thuỷ Lực

• Khoá van bi dạng kẹp tay gạt: giữ tay gạt van bi ở vị trí đóng, dùng cho đường khí nén và đường nước.
• Khoá van cửa dạng chụp tròn: úp lên vô lăng van cửa rồi khoá lại, người khác không xoay được vô lăng.
• Khoá mặt bích và đầu nối nhanh: chèn vào lỗ bu lông mặt bích để không tháo được đường ống khi chưa xả áp.
• Với hệ thuỷ lực, sau khi khoá van vẫn phải xả áp trong xi lanh. Dầu trong xi lanh đang chịu tải vẫn đủ sức đẩy cần piston khi tháo đường ống.

Phụ Kiện Cho Công Việc Nhiều Người

• Hasp chia khoá: một móc thép cho phép nhiều người cùng gắn ổ khoá riêng lên một điểm cô lập. Chỉ khi ổ khoá cuối cùng được tháo thì móc mới mở ra.
• Hộp khoá nhóm: dùng khi một công việc có hàng chục điểm cô lập. Chìa của các khoá cô lập được bỏ vào hộp, rồi từng thành viên gắn khoá cá nhân lên nắp hộp.
• Trạm treo khoá: bảng treo đặt cạnh tủ điện hoặc phòng bảo trì, giữ toàn bộ khoá và cơ cấu ở nơi cố định để không ai phải đi tìm lúc cần.

Riêng công tác sửa chữa trên lưới điện, sau khi cắt và khoá còn phải nối đất tạm thời hai phía vị trí làm việc để phòng điện áp cảm ứng và đóng nhầm. Việc này dùng bộ tiếp địa di động nối đất khi sửa điện, là bước độc lập với khoá loto chứ không thay thế được cho nhau.

Vì Sao Quy Trình Loto Hay Thất Bại Ở Nhà Máy

Phần lớn nhà máy mua đủ thiết bị nhưng quy trình vẫn hỏng ở khâu thói quen. Dưới đây là những lỗi lặp lại nhiều nhất khi đánh giá nội bộ:

• Dùng chung một ổ khoá cho cả tổ: chìa nằm ở người tổ trưởng. Khi tổ trưởng đi họp, cả tổ hoặc phải chờ hoặc phải cắt khoá. Cách làm đúng là mỗi người một khoá riêng gắn qua hasp.
• Treo thẻ mà không khoá: thẻ chỉ là lời cảnh báo. Ở nơi ồn và đông người, một tấm thẻ giấy không ngăn được tay ai đóng cầu dao. Chỉ chấp nhận treo thẻ đơn thuần khi thiết bị đóng cắt không có chỗ để lắp khoá, và khi đó phải có biện pháp bù như cử người canh.
• Bỏ bước xả năng lượng tồn dư: đã cắt điện nhưng bình tích áp khí nén còn đầy, hoặc cụm nâng thuỷ lực vẫn treo lơ lửng. Máy vẫn cử động được một lần cuối cùng sau khi mất nguồn.
• Không kiểm chứng lại: khoá xong đi làm luôn mà không bấm thử nút khởi động. Nếu khoá nhầm cầu dao của máy bên cạnh, chỉ bước kiểm chứng mới phát hiện ra.
• Bỏ sót nhà thầu phụ: đội thi công bên ngoài vào sửa máy nhưng không được cấp khoá và không nằm trong quy trình của nhà máy. Đây là nhóm gặp tai nạn nhiều nhất vì họ không biết máy có mấy nguồn cấp.
• Quy trình chung chung cho mọi máy: một tờ quy trình dán ở phòng bảo trì áp dụng cho cả xưởng thì không dùng được. Mỗi máy cần một bản riêng liệt kê đúng số điểm cô lập và vị trí của chúng.

Khảo Sát Xưởng Trước, Mua Thiết Bị Sau

Bộ khoá loto không mua theo gói có sẵn được, vì danh mục phụ kiện phụ thuộc vào chính những thiết bị đóng cắt đang có trong xưởng. Trình tự làm việc với nhà cung cấp nên theo thứ tự sau:

1. Kiểm kê điểm cô lập: đi một vòng xưởng, đếm số cầu dao, số van bi, số van cửa, số phích cắm cần khoá. Ghi lại kích thước tay gạt và đường kính vô lăng van.
2. Xác định số người tham gia: số ổ khoá cá nhân bằng số thợ bảo trì cộng thêm dự phòng, không phải bằng số điểm cô lập.
3. Yêu cầu mẫu thử lắp thật: mượn một bộ mẫu về gá thử lên đúng cầu dao và van của xưởng trước khi đặt số lượng lớn. Cơ cấu kẹp không vừa là lỗi phổ biến nhất khi mua theo hình ảnh.
4. Chốt yêu cầu kỹ thuật bằng văn bản: vật liệu thân khoá, khả năng cách điện của quai khoá, dải nhiệt độ làm việc nếu xưởng có lò hoặc kho lạnh. Nếu nhà cung cấp nói sản phẩm đạt một tiêu chuẩn nào đó, yêu cầu ghi rõ số hiệu tiêu chuẩn kèm kết quả thử nghiệm trong hợp đồng.
5. Tính cả phần đào tạo: thiết bị chỉ chiếm một phần chi phí. Phần còn lại là viết quy trình cho từng máy, dán nhãn điểm cô lập và huấn luyện cho cả thợ bảo trì lẫn người vận hành.

Khoá loto – lockout là loại thiết bị mà giá trị nằm gần như toàn bộ ở quy trình đi kèm. Một hộp khoá đắt tiền cất trong tủ không cứu được ai, trong khi một bộ khoá đơn giản được dùng đúng sáu bước mỗi lần bảo trì lại loại bỏ được nguyên một nhóm tai nạn do máy khởi động bất ngờ.

Vì vậy khi cân nhắc đầu tư, nên bắt đầu từ việc viết quy trình cho vài máy nguy hiểm nhất rồi mới mua thiết bị đúng theo quy trình đó, thay vì mua trọn bộ trước rồi tìm chỗ dùng sau.
