Bút Thử Điện Cảm Ứng Đo Điện Trường Và Quy Tắc Thử Sống Chết Sống

Bút thử điện cảm ứng là loại bút báo có điện mà không cần chạm vào phần mang điện. Đưa đầu bút lại gần dây hoặc ổ cắm, bút rít và đèn sáng. Sự tiện lợi đó khiến nó trở thành dụng cụ nằm sẵn trong túi áo của thợ điện dân dụng, thợ điện lạnh và nhân viên bảo trì tòa nhà.

Chính vì tiện nên nó hay bị tin quá mức. Bài này bàn riêng loại cảm ứng không tiếp xúc: nó đo cái gì, khi nào nó báo sai, và quy tắc nào giúp nó trở thành công cụ đáng dùng. Để đối chiếu với các kiểu bút còn lại, xem bài phân loại bút thử điện.

Bút Thử Điện Cảm Ứng Đo Điện Trường, Không Đo Điện Trở

Nhiều tài liệu bán hàng viết rằng bút cảm ứng hoạt động dựa trên nguyên lý đo điện trở. Điều đó không đúng và dẫn tới cách dùng sai. Bút cảm ứng không đóng mạch với vật cần thử, nên nó không thể đo điện trở của bất cứ thứ gì.

Thứ nó cảm nhận là điện trường xoay chiều quanh vật dẫn đang mang điện áp. Dây pha của lưới xoay chiều tạo ra quanh mình một trường biến thiên theo tần số lưới. Đầu bút là một tấm cực nhỏ, khi lọt vào trường đó sẽ xuất hiện một dòng rất bé chạy qua mạch khuếch đại bên trong, và mạch này kích đèn cùng còi.

Mạch đó khép kín qua đâu là điểm mấu chốt. Nó khép qua chính cơ thể người cầm bút và điện dung giữa người với đất. Nói cách khác, người dùng là một phần của mạch đo. Đây là lý do bút cảm ứng đặt trên bàn thì không báo, còn cầm trên tay lại báo ngay, và cũng là lý do bút báo yếu đi khi người dùng đứng trên thang cách điện hoặc đi ủng dày.

Hệ quả tiếp theo cũng quan trọng. Vì bút bắt trường xoay chiều, nó gần như vô dụng với điện một chiều. Hệ ắc quy, tủ điện mặt trời phía một chiều, mạch điều khiển một chiều đều có thể gây điện giật mà bút cảm ứng vẫn im lặng hoàn toàn. Với các hệ này phải dùng thiết bị đo tiếp xúc phù hợp.

Cuối cùng, bút chỉ trả lời có hoặc không, không trả lời bao nhiêu vôn. Một số model có nhiều mức độ nhạy hoặc dải hiển thị thô, nhưng đó vẫn là chỉ báo tương đối chứ không phải phép đo. Muốn biết giá trị điện áp thật thì phải dùng đồng hồ đo có que đo đúng cấp.

Khác Biệt So Với Bút Thử Điện Tiếp Xúc

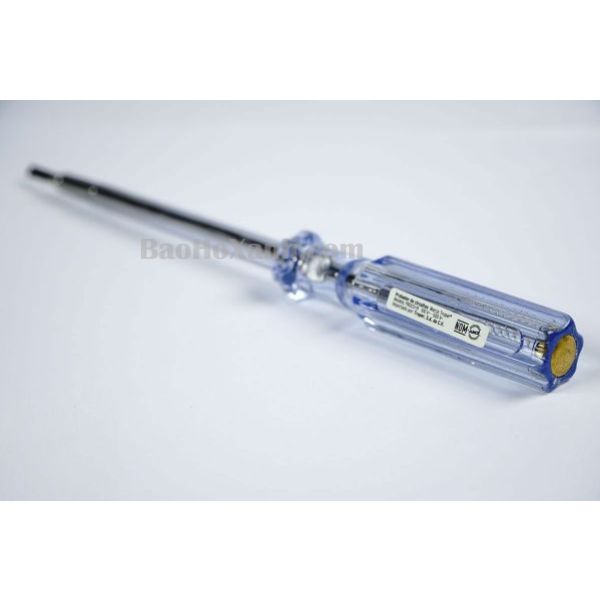

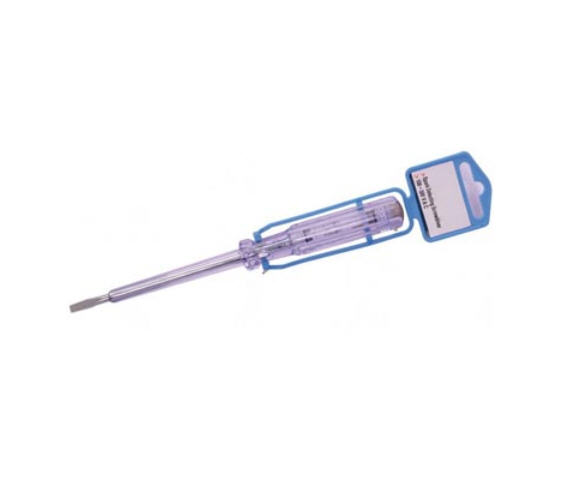

Bút thử điện tiếp xúc, kiểu tua vít có bóng nê ông trong cán, làm việc theo cách khác hẳn. Đầu kim loại chạm thẳng vào phần mang điện, dòng rất nhỏ chạy qua điện trở hạn dòng, qua bóng, rồi qua ngón tay người dùng xuống đất làm bóng phát sáng.

Ưu điểm của kiểu tiếp xúc là kết quả dứt khoát hơn: đầu bút đã chạm đúng điểm cần thử nên ít nhầm sang dây bên cạnh. Nhược điểm là phải đưa kim loại vào vùng mang điện, và toàn bộ độ an toàn phụ thuộc vào một điện trở nhỏ nằm trong cán. Cán nứt, điện trở hỏng hoặc hàng trôi nổi thiếu điện trở đều biến dụng cụ thành nguồn tai nạn.

Bút cảm ứng bù đúng nhược điểm đó. Không phải chạm nên không có đường dẫn kim loại từ điểm mang điện về tay. Nó cũng dò được qua lớp vỏ cáp, qua vỏ nhựa ổ cắm và qua lớp vữa mỏng của đường dây đi âm tường, những chỗ mà bút tiếp xúc không tới được.

Đổi lại, bút cảm ứng mơ hồ hơn về vị trí. Trong một búi dây chạy song song, trường của dây pha lan sang các dây bên cạnh, nên bút có thể báo ở cả những sợi đang mất điện. Trong tủ điện chật, gần như sợi nào cũng làm bút kêu. Đó là giới hạn tự nhiên của phép đo theo trường, không phải lỗi sản phẩm.

Vì hai loại bù trừ cho nhau, cách làm hợp lý là mang cả hai. Dùng bút cảm ứng để quét nhanh và khoanh vùng, sau đó xác nhận lại bằng thiết bị tiếp xúc đúng cấp trước khi đặt tay vào. Không loại nào một mình đủ để kết luận một điểm đã hết điện.

Khi Nào Bút Cảm Ứng Báo Sai

Có hai kiểu báo sai, và kiểu nguy hiểm hơn nhiều là báo không có điện trong khi vẫn còn điện. Người dùng tin vào tín hiệu im lặng đó rồi chạm tay vào. Vì vậy cần biết rõ những tình huống sinh ra kiểu sai này.

• Dây nằm trong ống kim loại, máng tôn hoặc cáp có lớp giáp. Vỏ kim loại chắn gần hết trường ra ngoài, bút không bắt được tín hiệu.
• Người dùng đeo găng dày, đứng trên thang cách điện hoặc đứng trên sàn khô cao ráo. Mạch đo qua người bị suy yếu nên độ nhạy giảm mạnh.
• Pin gần cạn. Nhiều model vẫn sáng đèn nguồn nhưng mạch khuếch đại đã yếu, ngưỡng báo dâng cao.
• Dây chôn sâu trong tường dày hoặc nằm sau tấm bê tông. Khoảng cách vượt tầm dò của bút.
• Hệ điện một chiều hoặc mạch có điện áp nằm dưới ngưỡng khởi động của model đang dùng.

Kiểu sai còn lại là báo có điện ở nơi đã cắt. Nguyên nhân thường là trường cảm ứng từ dây pha chạy song song, tĩnh điện tích trên vỏ nhựa, hoặc điện áp cảm ứng thật trên đoạn dây dài đã cắt một đầu. Kiểu này gây mất thời gian nhưng không nguy hiểm, và thường phân biệt được bằng cách dùng thiết bị tiếp xúc đo lại.

Cũng nên bỏ hẳn thói quen ước lượng khoảng cách dò bằng một con số cố định. Tầm dò phụ thuộc điện áp của mạch, vật liệu chắn giữa bút và dây, độ ẩm không khí và cả tư thế người cầm. Con số ghi trên bao bì chỉ là điều kiện phòng thí nghiệm, không phải cam kết ở hiện trường.

Quy Tắc Thử Sống – Thử Chết – Thử Sống

Vì bút có thể im lặng do hỏng chứ không phải do hết điện, ngành điện dùng một quy tắc ba bước để loại bỏ khả năng đó. Quy tắc này đơn giản và mất chưa tới nửa phút, nhưng bỏ qua nó là bỏ qua phần lớn giá trị của dụng cụ.

1. Thử trên một nguồn chắc chắn còn điện, chẳng hạn ổ cắm gần đó đang có điện. Bút phải kêu và sáng.
2. Thử trên điểm cần kiểm tra. Bút im lặng thì tạm ghi nhận là đã mất điện.
3. Quay lại thử trên nguồn còn điện lần nữa. Bút vẫn kêu thì kết quả bước hai mới có giá trị.

Quy tắc ba bước này không phải kinh nghiệm truyền miệng. Mục 1910.333 của OSHA về thao tác an toàn trên hệ thống điện, tại điều (b)(2)(iv)(B), yêu cầu người có trình độ dùng thiết bị thử để xác nhận từng phần dẫn đã hết điện áp trước khi chạm; và với mạch trên 600 V, chính thiết bị thử đó phải được kiểm lại ngay trước và ngay sau khi thử. Hai lần kiểm thiết bị ấy chính là bước một và bước ba của quy tắc trên. Với thợ điện dân dụng, ổ cắm đang có điện ở ngay bên cạnh là nguồn kiểm chứng sẵn có, không cần thiết bị gì thêm.

Bước ba là bước hay bị cắt bớt nhất, nhưng nó chính là bước bắt lỗi. Nếu pin cạn hoặc mạch chết ngay giữa lúc thao tác, bước một vẫn qua còn bước ba sẽ trượt, và người dùng biết rằng kết quả im lặng ở bước hai không đáng tin.

Với công việc trên lưới điện lực, quy tắc này chỉ là một mắt trong chuỗi. Sau khi thử hết điện còn phải lắp bộ tiếp địa di động ở hai đầu đoạn công tác, khóa và treo biển tại điểm cắt. Bút thử điện xác nhận trạng thái tại một thời điểm; bộ tiếp địa mới là thứ giữ trạng thái đó suốt thời gian làm việc.

Trong lúc thao tác, tay vẫn cần được bảo vệ. Kể cả khi kết quả thử cho thấy đã mất điện, việc đeo găng tay cách điện đúng cấp là bắt buộc ở mọi công việc chạm vào phần dẫn. Cần lưu ý găng dày làm bút giảm nhạy, nên thao tác thử nên làm trước khi đeo găng, ở khoảng cách an toàn.

Chọn Bút Theo Dải Điện Áp Và Môi Trường Làm Việc

Điều đầu tiên cần đối chiếu là dải điện áp mà model công bố. Bút cho lưới dân dụng thường bắt được từ vài chục vôn trở lên, đủ cho ổ cắm và tủ điện nhà. Bút cho công việc điện lực có dải cao hơn hẳn và đi kèm sào nối, dùng để thử trên đường dây từ xa. Hai nhóm này không thay thế cho nhau.

Điểm thứ hai là độ nhạy có chỉnh được hay không. Trong tủ điện chật hoặc trên máng cáp nhiều tuyến, một cây bút chỉ có một mức nhạy sẽ kêu ở khắp nơi và mất giá trị. Model có nút chuyển hai mức cho phép hạ nhạy để khoanh đúng sợi đang mang điện, rồi tăng nhạy khi cần dò qua lớp vữa dày.

Điểm thứ ba là cách bút báo tín hiệu. Trong xưởng ồn, còi dễ bị át nên cần model có đèn sáng rõ hoặc rung. Ngược lại, khi làm ban đêm trong khu dân cư thì đèn quan trọng hơn còi. Nếu người dùng thường làm trong không gian tối, loại có đèn pin ở đầu bút tiết kiệm được một tay cầm.

Điểm thứ tư là độ bền cơ và độ kín. Bút rơi từ thang xuống nền bê tông là chuyện xảy ra thường xuyên. Vỏ có gân cao su, kẹp áo chắc và mức chống bụi nước phù hợp giúp dụng cụ sống qua vài mùa thay vì vài tuần. Độ bền vỏ quyết định phần lớn tuổi thọ của bút, vì vậy nên hỏi rõ trước khi chốt mua.

Cuối cùng là nguồn gốc và tài liệu. Nên chọn model ghi rõ dải điện áp, tần số làm việc và tiêu chuẩn tham chiếu trên thân bút hoặc trong hướng dẫn, thay vì chỉ có một dòng chữ chung chung trên vỏ hộp. Các dòng đang bán và dải điện áp tương ứng liệt kê ở danh mục bút dò điện áp.

Bốn Tình Huống Dùng Sai Hay Gặp Trong Nhà Xưởng

Tình huống đầu tiên là dùng bút cảm ứng để kết luận một thiết bị đã được cô lập an toàn. Bút chỉ nói cho biết tại điểm đó, ngay lúc đó, có trường xoay chiều hay không. Nó không nói gì về việc ai đó có thể đóng lại nguồn trong mười giây tới. Cô lập là việc của khóa và biển cảnh báo tại điểm cắt, không phải của bút thử điện.

Tình huống thứ hai là dò dây trong tường để khoan. Nhiều người tin rằng bút không kêu nghĩa là khoan được. Thực tế, dây điện âm tường thường nằm sâu hơn tầm dò, và nếu đang mất điện thì bút hoàn toàn im lặng dù dây vẫn nằm đúng chỗ mũi khoan. Việc dò dây cần máy dò chuyên dụng, và trước khi khoan vẫn nên cắt điện cả khu vực.

Tình huống thứ ba là kiểm tra tủ điện có nhiều tuyến. Bút cảm ứng kêu ở gần như mọi sợi vì trường lan sang các dây bên cạnh, và người dùng dần quen với việc bút kêu liên tục nên bỏ qua tín hiệu. Đây là kiểu mất tác dụng do lạm dụng: dụng cụ vẫn tốt nhưng con người đã ngừng tin nó. Trong tủ chật, nên hạ độ nhạy và xác nhận lại bằng thiết bị tiếp xúc.

Tình huống thứ tư ít gặp hơn nhưng đáng nhắc là dùng bút cho hệ thống pin năng lượng mặt trời hoặc tủ sạc xe điện. Phần một chiều của các hệ này nằm ngoài khả năng của bút cảm ứng, trong khi điện áp lại đủ cao để gây nguy hiểm. Người làm bảo trì các hệ mới này cần thiết bị đo riêng cho phần một chiều, và cần được huấn luyện tách bạch với công việc điện xoay chiều quen thuộc.

Điểm chung của bốn tình huống là người dùng đặt lên bút một câu hỏi mà nó không được thiết kế để trả lời. Cách phòng tránh không phải mua bút đắt hơn, mà là ghi rõ trong quy trình nội bộ rằng bút cảm ứng dùng để sàng lọc nhanh, còn kết luận về trạng thái mang điện phải dựa trên thiết bị đo tiếp xúc kèm quy tắc ba bước.

Pin, Đầu Cảm Biến Và Cách Cất Giữ

Pin là bộ phận hỏng thầm lặng nhất. Bút cảm ứng tiêu thụ rất ít điện nên một bộ pin có thể nằm trong bút hàng năm trời, và rủi ro lớn nhất không phải hết pin mà là pin chảy nước làm ăn mòn tiếp điểm. Với dụng cụ ít dùng, nên tháo pin ra khi cất lâu, và ghi ngày thay pin lên thân bút bằng nhãn nhỏ.

Đầu cảm biến cần giữ sạch và khô. Bụi kim loại bám ở đầu bút, đặc biệt trong xưởng cơ khí, làm sai lệch tín hiệu. Lau bằng khăn khô, không nhúng đầu bút vào dung môi vì lớp vỏ nhựa có thể rạn. Vết rạn ở đầu bút không chỉ làm ẩm lọt vào mà còn phá vỡ khoảng cách cách điện mà nhà sản xuất tính toán.

Về cất giữ, chỗ tệ nhất là đáy hộp đồ nghề chung với cờ lê và tua vít. Va đập liên tục làm nứt vỏ và lệch mạch. Chỗ hợp lý là túi ngực áo hoặc một ngăn riêng có đệm, nắp đầu bút luôn đậy. Nhiệt độ cũng vậy: để bút trong cabin xe phơi nắng cả ngày sẽ rút ngắn tuổi thọ pin và làm giòn vỏ nhựa.

Nên đặt một mốc thay định kỳ thay vì dùng đến khi hỏng hẳn. Bút thử điện là dụng cụ mà hậu quả của việc hỏng lại rơi vào người dùng chứ không rơi vào dụng cụ. Ở đội nhiều người, cách làm gọn là đánh số từng cây, giao cho từng người và kiểm tra chéo vào đầu mỗi tháng bằng đúng quy tắc ba bước ở trên.

Cây bút hỏng phải được bẻ kẹp hoặc dán nhãn loại bỏ và đưa ra khỏi hộp đồ ngay. Để lẫn một cây chết trong hộp là tạo ra đúng tình huống mà cả bài này muốn tránh. Danh sách thiết bị cần chuẩn bị trước khi thao tác trên hệ thống điện được liệt kê ở trang thiết bị an toàn điện.
