Áo chống hồ quang điện chỉ có ý nghĩa khi con số in trên nhãn áo lớn hơn con số dán trên cánh tủ điện mà người thợ sắp mở. Bài viết này không bàn về vải hay kiểu may, mà bàn về con số thứ hai: nó từ đâu ra, vì sao cùng một tủ lại cho hai kết quả khác nhau, tấm nhãn phân tích hồ quang ghi những gì, và chuyện gì xảy ra khi cấp trang phục nằm dưới mức năng lượng thật.

Vì Sao Cùng Một Tủ Điện Cho Hai Mức Năng Lượng Khác Nhau

Năng lượng sự cố là lượng nhiệt đổ lên một điểm trên cơ thể trong quãng thời gian hồ quang cháy, tính bằng cal trên centimet vuông. Nó không phải thuộc tính của tủ điện. Nó là kết quả của ba thứ đi cùng nhau: dòng hồ quang thực tế chạy qua, khoảng thời gian thiết bị bảo vệ phía trên còn để dòng đó tồn tại, và khoảng cách từ điểm phóng tới bề mặt cơ thể.

Đổi bất kỳ thứ nào trong ba thứ đó thì con số đổi theo. Cùng một tủ phân phối, người thợ thao tác cần gạt ngoài cánh tủ và người thợ thò tay vào siết lại đầu cốt bên trong đang đứng ở hai khoảng cách khác nhau, nên hứng hai mức năng lượng khác nhau dù thiết bị chỉ có một.

Trường hợp thứ hai còn ít người để ý hơn. Cùng một vị trí đứng, nhưng nếu bộ chỉnh định của máy cắt phía trên bị đổi, hoặc nguồn cấp chuyển từ máy biến áp này sang máy biến áp kia, thời gian cắt thay đổi và con số dán trên tủ không còn đúng nữa. Đó là lý do kết quả tính toán có thời hạn, và mọi thay đổi trên lưới đều là lý do phải tính lại.

Nhãn Phân Tích Hồ Quang Dán Trên Tủ Ghi Những Gì

Sau một đợt phân tích hồ quang, đơn vị tính toán dán lên từng tủ một tấm nhãn cảnh báo. Đây là thứ người thợ đọc trước khi mở tủ, và cũng là căn cứ để bộ phận vật tư biết phải mua cấp trang phục nào cho vị trí đó.

Theo yêu cầu ghi nhãn trong NFPA 70E, tấm nhãn phải có điện áp danh định của hệ thống, ranh giới hồ quang, và ít nhất một trong ba nội dung sau: năng lượng sự cố kèm khoảng cách làm việc tương ứng, mức arc rating tối thiểu của trang phục, hoặc cấp trang bị bảo vệ cá nhân. Bảng phân cấp đầy đủ cùng danh mục trang bị từng cấp được trích trong tài liệu bảng cấp trang bị chống hồ quang theo NFPA 70E.

Ranh Giới Hồ Quang Nghĩa Là Gì

Ranh giới hồ quang là khoảng cách mà tại đó năng lượng tính được rơi xuống mức một phẩy hai cal trên centimet vuông. Đây chính là ngưỡng gây bỏng độ hai cho vùng da hở không được che chắn. Bên trong bán kính ấy, ai có mặt cũng phải mặc đủ trang phục theo cấp, kể cả người chỉ ghé vào vài giây để chụp một tấm ảnh hiện trạng. Cách thu hẹp rủi ro rẻ nhất vì thế là giới hạn số người đứng trong vòng đó xuống mức tối thiểu, chứ không phải mua thêm đồ.

Hai Phương Pháp Không Trộn Lẫn Trên Cùng Một Nhãn

Có hai đường ghi nhãn. Đường thứ nhất ghi thẳng con số năng lượng sự cố kèm khoảng cách làm việc, người mua chọn trang phục có chỉ số công bố lớn hơn con số đó. Đường thứ hai ghi cấp trang bị, người mua tra bảng ra mức arc rating tối thiểu. Một tấm nhãn dùng một đường, không ghi cả hai rồi để người đọc tự chọn cái nào tiện.

Khi Tủ Chưa Có Nhãn

Rất nhiều nhà máy trong nước chưa từng làm phân tích hồ quang, nên tủ không có nhãn nào cả. Trong tình huống đó, hạng mục cần đưa vào kế hoạch ngân sách là bản phân tích hồ quang cho toàn bộ hệ thống, hoàn thành trước rồi mới bàn tới chuyện mua trang phục. Trong lúc chờ, nguyên tắc an toàn duy nhất còn dùng được là cắt điện, kiểm tra hết điện và nối đất trước khi thao tác.

Khoảng Cách Làm Việc Là Một Phần Của Con Số

Một con số năng lượng không có khoảng cách đi kèm thì vô nghĩa, giống như nói nhiệt độ mà không nói đo ở đâu. Bản thân con số ghi trên nhãn cũng sinh ra từ một bố trí thử cố định cả hình học lẫn cự ly đặt mẫu: phương pháp hộp mô tả trong IEC 61482-1-2 về quần áo bảo vệ trước nguy cơ nhiệt của hồ quang điện phân hai cấp bảo vệ theo đúng cách đó. Ở phía tính toán năng lượng sự cố, mỗi loại tủ lại có một khoảng cách làm việc quy ước riêng.

Tủ phân phối dạng bảng điện: khoảng cách quy ước bốn trăm năm mươi lăm milimet, tương đương mười tám inch, ứng với vị trí ngực và mặt người thợ khi đứng thao tác.
Tủ điều khiển động cơ và tủ đóng cắt hạ thế: khoảng cách quy ước sáu trăm mười milimet, vì thân tủ sâu hơn và người thợ đứng lùi ra.
Tủ đóng cắt trung thế: khoảng cách quy ước chín trăm mười milimet, phản ánh kích thước thiết bị và tư thế thao tác thực tế.

Ý nghĩa thực hành của mấy con số này rất cụ thể. Chỉ số ghi trên nhãn bảo vệ được phần thân và mặt ở đúng khoảng cách đó. Khi người thợ chồm sát vào để nhìn rõ một đầu cốt, khoảng cách rút ngắn lại và mức năng lượng thực tế đổ lên mặt tăng lên đáng kể, trong khi con số trên nhãn áo vẫn giữ nguyên. Giữ đúng khoảng cách quy ước vì thế là một phần của biện pháp thi công, không phải chuyện thói quen.

Một hệ quả nữa: bàn tay bao giờ cũng gần điểm phóng hơn ngực. Chiếc áo không tính cho hai bàn tay. Phần đó thuộc về găng bảo vệ và thuộc nhánh găng tay cách điện đúng cấp điện áp, là hai món giải quyết hai loại rủi ro khác nhau.

Thời Gian Cắt Của Thiết Bị Bảo Vệ Chi Phối Phần Lớn Con Số

Trong ba biến số, thời gian là biến dễ can thiệp nhất và cũng cho hiệu quả lớn nhất. Năng lượng đổ lên người gần như tỉ lệ thuận với khoảng thời gian hồ quang còn cháy, nên rút ngắn thời gian cắt đi một nửa thì con số trên nhãn giảm đi khoảng một nửa. Đây là lý do các phương án giảm rủi ro thường bắt đầu ở phòng bảo vệ rơ le chứ không ở kho vật tư.

Các cách thường được tính tới gồm chỉnh lại đặc tuyến bảo vệ để cắt nhanh hơn trong dải dòng hồ quang, bố trí công tắc chuyển chế độ bảo trì để hạ ngưỡng cắt tức thời trong lúc có người thao tác, và dùng bảo vệ so lệch thanh cái cho các tủ quan trọng. Mỗi phương án đều phải cân với yêu cầu chọn lọc của lưới, nên phần này thuộc về đơn vị thiết kế bảo vệ.

Nghịch Lý Dòng Nhỏ Hơn Nhưng Năng Lượng Cao Hơn

Đây là điểm phản trực giác mà nhiều người ngoài ngành bảo vệ không lường trước. Khi dòng hồ quang thực tế thấp hơn dự kiến, thiết bị bảo vệ phía trên có thể rơi vào vùng đặc tuyến chậm và mất nhiều thời gian hơn để cắt. Tổng nhiệt đổ ra trong trường hợp đó lại lớn hơn trường hợp dòng cao cắt nhanh. Vì vậy quy trình tính toán hiện hành yêu cầu xét cả trường hợp dòng hồ quang giảm, rồi lấy kết quả bất lợi hơn làm căn cứ.

Với người mua trang phục, điều cần rút ra chỉ có một câu: con số phải do đơn vị vận hành tính ra và bàn giao bằng văn bản, không suy từ cấp điện áp, không suy từ công suất máy biến áp, và không hỏi nhà cung cấp quần áo.

Đọc Nhãn Rồi Mới Chọn Cấp Áo Chống Hồ Quang Điện

Khi đã có con số, việc chọn trở nên đơn giản. Chỉ số công bố của bộ trang phục phải lớn hơn hoặc bằng năng lượng sự cố tính được tại chính vị trí thao tác. Không có con số chung dùng cho mọi tủ trong nhà máy, và một vị trí có thể cần cấp cao hơn hẳn vị trí bên cạnh dù hai tủ trông giống nhau.

Nếu tấm nhãn ghi theo đường cấp trang bị, bảng phân cấp cho ra mức arc rating tối thiểu như sau:

Cấp một: mức arc rating tối thiểu bốn cal trên centimet vuông cho toàn bộ lớp trang phục bên ngoài.
Cấp hai: mức arc rating tối thiểu tám cal trên centimet vuông, là cấu hình gặp nhiều nhất ở tủ hạ thế trong nhà máy.
Cấp ba: mức arc rating tối thiểu hai mươi lăm cal trên centimet vuông.
Cấp bốn: mức arc rating tối thiểu bốn mươi cal trên centimet vuông, dùng cho thao tác trên thiết bị công suất lớn và trạm phân phối.

Bảng phân cấp còn liệt kê những món đi kèm bắt buộc ở từng cấp, gồm phần che đầu và mặt tương ứng. Phần mũ cứng đội kèm nên đối chiếu trong nhóm mũ bảo hộ có kính che mặt để khớp kiểu khe gắn, còn toàn bộ dụng cụ thao tác đi cùng nằm ở nhóm thiết bị và dụng cụ an toàn điện.

Điều Gì Xảy Ra Khi Trang Bị Dưới Mức Năng Lượng Thật

Câu trả lời không phải là bảo vệ kém đi một chút. Chỉ số công bố của một bộ trang phục là điểm mà quá đó lớp vải không còn giữ được lượng nhiệt truyền qua dưới ngưỡng gây bỏng độ hai. Vượt điểm đó, phần nhiệt dư đi thẳng tới da, và diện tích bỏng thường trải rộng vì lớp vải đã áp sát cơ thể.

Có hai kiểu hỏng khác nhau. Kiểu thứ nhất là lớp vải còn nguyên nhưng dẫn nhiệt vượt ngưỡng, cho ra bỏng ở vùng da bên dưới. Kiểu thứ hai là lớp vải rách bục ra trước, mở một cửa sổ cho nhiệt và tia lửa đi qua ngay tại chỗ rách. Cả hai kiểu đều xảy ra rất nhanh và người mặc không kịp có phản ứng nào.

Nguy hiểm hơn cả tổn thương là cảm giác an toàn sai. Người thợ mặc một bộ đồ có tem, có nhãn, có báo giá đàng hoàng thì tin rằng mình đã được che chắn, nên đứng gần hơn và thao tác lâu hơn so với khi không mặc gì. Trang bị dưới mức vì thế vừa không bảo vệ, vừa khuyến khích hành vi rủi ro.

Khi phát hiện năng lượng tại một vị trí vượt quá cấp trang phục đang có, ba hướng xử lý theo thứ tự ưu tiên là: cắt điện và thao tác trên thiết bị đã hết điện; đưa thao tác ra xa bằng cơ cấu điều khiển từ xa hoặc tay quay nối dài; và cuối cùng mới là nâng cấp trang phục. Nâng cấp trang phục là lựa chọn sau cùng vì bộ đồ cấp cao nặng, nóng và hạn chế tầm nhìn, bản thân điều đó đã là một rủi ro trong điều kiện nóng ẩm.

Dải Sản Phẩm Theo Cấp Và Hồ Sơ Cần Có Khi Đặt Hàng

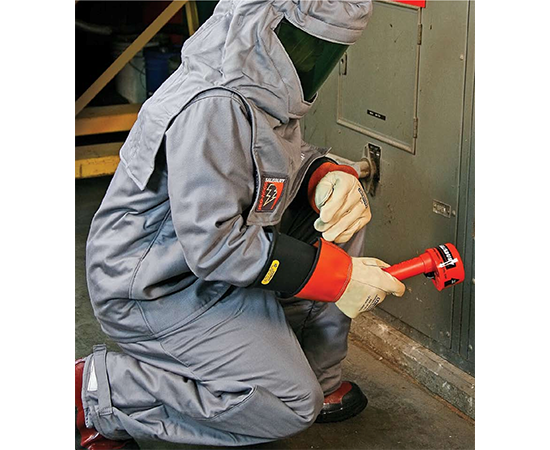

Trong nhóm trang phục bảo vệ chống hồ quang điện, một số cấu hình đang được các đơn vị điện lực và nhà máy dùng gồm:

SALISBURY SK8L-SPL, mã HQD0010: mức tám cal trên centimet vuông, vải một lớp, định lượng bảy oz mỗi yard vuông. Nhẹ và thoáng, hợp cho công việc thường ngày ở tủ hạ thế.
SALISBURY SK31M-SPL, mã HQD007: mức ba mươi mốt cal trên centimet vuông, dùng cho đội bảo trì thiết bị công suất lớn.
SALISBURY SK40RGM, mã HQD0005: mức bốn mươi cal trên centimet vuông, bộ đầy đủ gồm áo, quần dạng yếm, chùm đầu và mũ cứng.
SALISBURY AFHOOD10, mã HQD0006: chùm đầu mức mười cal trên centimet vuông, mua rời để phối với áo sẵn có cùng cấp.

Khi so báo giá, nên yêu cầu nhà cung cấp ghi rõ trên báo giá chỉ số công bố và tiêu chuẩn thử nghiệm áp dụng cho từng mã. Một chiếc áo được giới thiệu là chống cháy nhưng không kèm con số thì không dùng được để đối chiếu với nhãn dán trên tủ, và cũng không đưa vào hồ sơ an toàn lao động được.

Bốn thứ nên yêu cầu giao kèm lô hàng: tài liệu kỹ thuật của vải ghi chỉ số công bố; báo cáo thử nghiệm gắn với chính lô hàng; hướng dẫn giặt và bảo quản của nhà sản xuất; và chứng từ nhập khẩu. Bộ hồ sơ này lưu theo mã từng bộ, kèm ngày cấp phát, là căn cứ khi đoàn kiểm tra hỏi tới.

Giải Đáp Nhanh Về Cách Chọn Cấp Trang Phục

Cứ Mua Cấp Cao Nhất Cho Chắc Có Được Không?

Không nên. Bộ đồ cấp cao dày và nặng, gây nóng và hạn chế tầm nhìn, mà cả hai điều đó đều làm tăng xác suất thao tác nhầm. Cấp trang bị phải được chọn theo kết quả tính toán tại điểm làm việc cụ thể, không phải theo nguyên tắc càng cao càng tốt.

Không Có Nhãn Dán Trên Tủ Thì Chọn Theo Gì?

Không có căn cứ nào thay thế được kết quả tính toán. Suy từ cấp điện áp, từ công suất máy biến áp hay từ kinh nghiệm nhà máy khác đều cho ra con số sai lệch cả hai chiều. Việc cần làm là đặt hàng phần phân tích hồ quang cho toàn bộ các tủ có người thao tác.

Áo Chống Cháy Có Phải Là Áo Chống Hồ Quang Không?

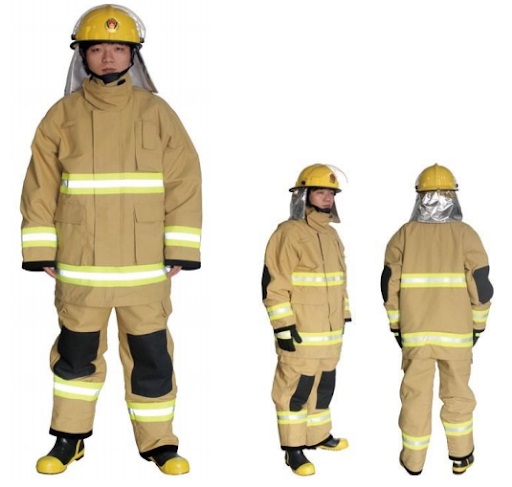

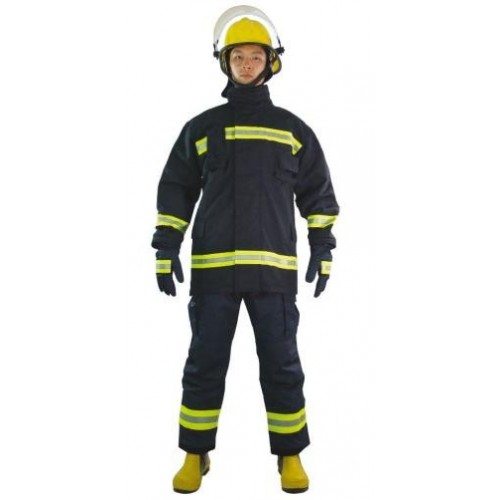

Không đồng nhất. Mọi áo chống hồ quang đều làm từ vải chống cháy, nhưng nhiều áo chống cháy chưa từng qua phép thử hồ quang nên không có chỉ số để so với nhãn dán trên tủ. Nhóm hàng liền kề hay bị nhầm là quần áo chống cháy chịu nhiệt dùng cho thợ lò và thợ đúc.

Con Số Tính Được Có Phải Làm Lại Định Kỳ Không?

Có. Kết quả tính toán gắn với cấu hình lưới tại thời điểm tính. Thay máy biến áp, đổi chỉnh định bảo vệ, thêm nguồn dự phòng hay đấu nối phụ tải lớn đều là lý do phải tính lại và dán nhãn mới. Nhãn cũ để nguyên trên tủ sau khi lưới đã đổi là tình huống nguy hiểm hơn cả không có nhãn.

Áo Có Chống Điện Giật Không?

Không. Áo chống hồ quang chỉ xử lý phần rủi ro nhiệt. Chống dòng điện đi qua cơ thể là nhiệm vụ của găng cách điện, thảm cách điện, giày cách điện và quy trình cắt điện, khóa và treo thẻ. Bỏ sót bất kỳ nhánh nào cũng đồng nghĩa một loại tai nạn hoàn toàn không được xử lý, dù tủ trang bị nhìn vẫn đầy ắp.
