Trong một dây chuyền lắp ráp điện tử, thứ phá hỏng con chip thường không phải cú va đập nào nhìn thấy được, mà là một lần phóng tĩnh điện chỉ vài trăm vôn — mức mà da người hoàn toàn không cảm nhận được. Áo chống tĩnh điện ESD sinh ra cho đúng tình huống đó: nó không bảo vệ người mặc trước dòng điện, nó giữ cho điện tích trên người và trên quần áo không phóng vào linh kiện đang nằm trong tay.

Bài viết đi từ nguyên lý xả điện tích của vải sợi carbon, ranh giới tuyệt đối giữa ESD và cách điện, cách chọn cỡ áo, tới những dấu hiệu cho biết chiếc áo đã hết tác dụng dù nhìn bên ngoài vẫn còn lành lặn.

Áo Chống Tĩnh Điện ESD Làm Việc Bằng Cách Nào

Áo chống tĩnh điện là trang phục bảo hộ giúp trung hòa và tiêu tán điện tích tĩnh phát sinh trên cơ thể người trong quá trình làm việc, trước khi điện tích tích tụ đủ lớn để phóng ra ngoài thành tia lửa. Mỗi người khi di chuyển, cọ xát với quần áo, ghế ngồi hay sàn nhà đều sinh ra một lượng điện tích nhất định. Trong môi trường có khí dễ cháy, linh kiện bán dẫn nhạy cảm hoặc bụi mịn dễ bắt lửa, chỉ một tia lửa tĩnh điện nhỏ cũng đủ gây cháy nổ hoặc làm hỏng vi mạch.

Cơ chế của chiếc áo nằm ở sợi dẫn điện dệt xen trong nền vải. Thay vì để điện tích đọng lại thành từng đám trên bề mặt rồi phóng ra một lần, lưới sợi dẫn kéo điện tích trải đều rồi tiêu tán dần với tốc độ chậm. Điện tích không biến mất, nó chỉ được rút đi đều đặn thay vì dồn lại thành một cú phóng mạnh.

Vì Sao Vài Trăm Vôn Đã Đủ Giết Một Con Chip

Người bình thường chỉ cảm nhận được một cú phóng tĩnh điện khi mức điện áp đã lên rất cao, tới hàng nghìn vôn. Trong khi đó, nhiều loại linh kiện bán dẫn hiện đại bị hư hại ở mức thấp hơn nhiều lần. Khoảng chênh này chính là chỗ nguy hiểm: công nhân có thể phóng điện vào bo mạch hàng chục lần trong một ca mà không hề hay biết, vì không thấy tia lửa, không nghe tiếng nổ lách tách, không có cảm giác giật ở đầu ngón tay.

Hậu quả cũng không hiện ra ngay. Một phần linh kiện bị đánh thủng lớp cách ly mỏng bên trong sẽ chết hẳn tại chỗ và bị loại ở khâu kiểm tra cuối chuyền. Phần còn lại chỉ bị tổn thương một phần: bo mạch vẫn chạy qua được mọi bài đo tại nhà máy, rồi hỏng sau vài tuần hoặc vài tháng ở tay khách hàng. Đây là kiểu lỗi tốn kém nhất vì chi phí bảo hành, thu hồi và mất uy tín lớn hơn nhiều so với giá trị con chip.

Tài liệu nền tảng của Hiệp hội EOS/ESD về cơ chế phóng tĩnh điện mô tả ba con đường gây hại: phóng thẳng vào linh kiện, phóng từ chính linh kiện đã tích điện ra ngoài, và cảm ứng qua trường tĩnh điện lân cận. Vì cả ba đều bắt nguồn từ điện tích tích tụ quanh chỗ làm việc, không thể xử lý bằng một món đồ đơn lẻ. Chiếc áo chỉ là một mắt trong chuỗi gồm trang phục, giày dép, mặt bàn, sàn và hệ nối đất.

Chống Tĩnh Điện Và Cách Điện Là Hai Việc Ngược Nhau

Đây là nhầm lẫn kỹ thuật phổ biến nhất khi mua bảo hộ, và nó lặp lại nhiều lần vì hai cụm từ nghe gần giống nhau. Áo chống tĩnh điện (ESD — Electrostatic Discharge) được thiết kế để điện tích tĩnh chạy được trên bề mặt vải rồi thoát đi, nghĩa là vải phải dẫn điện ở một mức có kiểm soát. Đồ bảo hộ cách điện đi theo hướng ngược lại: vật liệu phải chặn dòng điện, không cho nó đi qua cơ thể người khi thợ chạm vào phần mang điện.

Nói gọn: đồ ESD bảo vệ linh kiện, đồ cách điện bảo vệ người. Chiếc áo chống tĩnh điện không có tác dụng nào trước điện giật. Ngược lại, một bộ đồ cách điện đúng chuẩn cũng không giúp xả tĩnh điện, thậm chí còn giữ điện tích lại lâu hơn vì bản chất vật liệu là không cho điện tích di chuyển.

Có ba trường hợp phải nói thật rõ để tránh trang bị nhầm:

Áo ESD không thay được quần áo chống hồ quang điện. Hồ quang là sự cố nhiệt và áp lực rất lớn xảy ra trong tích tắc; trang phục chống hồ quang được cấp chứng nhận riêng theo mức năng lượng nhiệt, không phải theo điện trở bề mặt.
Áo ESD không thay được quần áo cách điện dùng cho thao tác gần phần mang điện. Hai nhóm này thử nghiệm theo hai bộ tiêu chí hoàn toàn khác nhau.
Áo ESD cũng không phải áo chống cháy. Vải chịu nhiệt dùng sợi thủy tinh, silica hay aramid để chắn nhiệt, không dùng sợi carbon dẫn điện để xả điện tích.

Nếu một vị trí làm việc vừa có nguy cơ tĩnh điện vừa phải thao tác gần nguồn điện áp cao, phải trang bị đủ cả hai nhóm theo đúng mục đích, không lấy loại này thế loại kia.

Giới Hạn Thật Của Áo ESD: Chắn Chứ Không Triệt

Nhiều đơn vị mua áo ESD với kỳ vọng chiếc áo tự lo hết phần tĩnh điện của người mặc. Thực tế hẹp hơn thế. Nhiệm vụ chính của áo là chắn trường tĩnh điện do lớp quần áo thường bên trong phát ra — áo thun sợi tổng hợp, áo len, áo lót polyester đều là nguồn sinh điện tích rất mạnh khi cọ xát với da và với nhau. Chiếc áo khoác ESD phủ lên trên đóng vai trò tấm chắn, giữ trường tĩnh điện đó không lan tới linh kiện.

Phần điện tích nằm trên chính cơ thể người thì chiếc áo không xử lý được, vì da người không tiếp xúc điện với lưới sợi carbon theo cách đủ tin cậy. Muốn rút điện tích khỏi cơ thể phải đi bằng đường khác: vòng đeo cổ tay nối đất khi ngồi cố định, hoặc chuỗi bàn chân — giày — sàn khi công việc phải đi lại. Đó là lý do khu vực kiểm soát ESD luôn cấp đồng bộ dép chống tĩnh điện cùng bộ đồ, chứ không cấp riêng áo.

Hệ quả thực tế: một công nhân khoác áo ESD đúng chuẩn mà chân vẫn xỏ giày thể thao đế cách ly, ngồi trên ghế bọc nỉ và tì tay lên mặt bàn phủ nhựa thì gần như toàn bộ khoản đầu tư vào chiếc áo tan biến. Phần nguyên lý kiểm soát ESD của EOS/ESD Association đặt trọng tâm đúng chỗ này: nối mọi vật dẫn trong vùng làm việc về cùng một điểm tiếp đất, và loại bỏ vật liệu cách điện không cần thiết ra khỏi bàn.

Vải Sợi Carbon, Tiêu Chuẩn Và Nơi Bắt Buộc Trang Bị

Chất liệu phổ biến nhất là vải pha sợi carbon dẫn điện, thường trên nền polyester hoặc polyester pha cotton, màu trắng hoặc xanh dương. Các sợi carbon được dệt đan xen theo lưới ô caro; ô lưới càng dày thì khả năng tiêu tán điện tích càng đều. Kiểu dáng thông dụng gồm áo liền quần, bộ quần áo rời và áo khoác mặc ngoài trang phục thường.

Điện trở bề mặt của vải phải nằm trong dải tiêu tán tĩnh có kiểm soát, không quá dẫn cũng không quá cách ly. Hai nhóm tài liệu hay được nhắc khi duyệt mẫu là EN 1149 dành riêng cho vải và trang phục bảo hộ, và IEC 61340-5-1 cùng bản tương đương ANSI/ESD S20.20 dành cho cả chương trình kiểm soát ESD của khu vực sản xuất. Khi đặt hàng nên yêu cầu nhà cung cấp ghi vào hợp đồng nhóm tài liệu mà bộ đồ được thử theo, kèm bản kết quả đo của lô hàng.

Những nơi cần trang bị áo ESD gồm:

Lắp ráp và sửa chữa bảng mạch, chip bán dẫn, mô đun cảm biến — nhóm nhạy nhất, sai một lần là hỏng hàng.
Khu vực sản xuất và đóng gói dùng quần áo phòng sạch, nơi tĩnh điện hút bụi bám vào bề mặt sản phẩm vô trùng.
Kho chứa và khu chiết nạp dung môi, hóa chất bay hơi, xăng dầu — rủi ro ở đây là cháy nổ chứ không phải hỏng linh kiện.
Nhà máy dệt may và chế biến bột, nơi bụi sợi mịn lơ lửng có thể bắt lửa từ một tia phóng nhỏ.

Ngoài bộ đồ, khu vực kiểm soát ESD còn cần bàn thao tác, xe đẩy và giá kệ dẫn điện. Danh mục thiết bị phòng sạch tập hợp các món đi kèm này để đơn vị dựng cả cụm một lần thay vì mua lẻ từng thứ.

Chọn Cỡ Áo Trùm Kín Tay Áo Bên Trong

Cỡ áo ESD không chọn theo cảm giác mặc thoải mái như đồng phục thông thường, vì khả năng chắn trường tĩnh điện phụ thuộc vào phần cơ thể và quần áo thường được che phủ. Bốn điểm cần đo và kiểm khi thử mẫu:

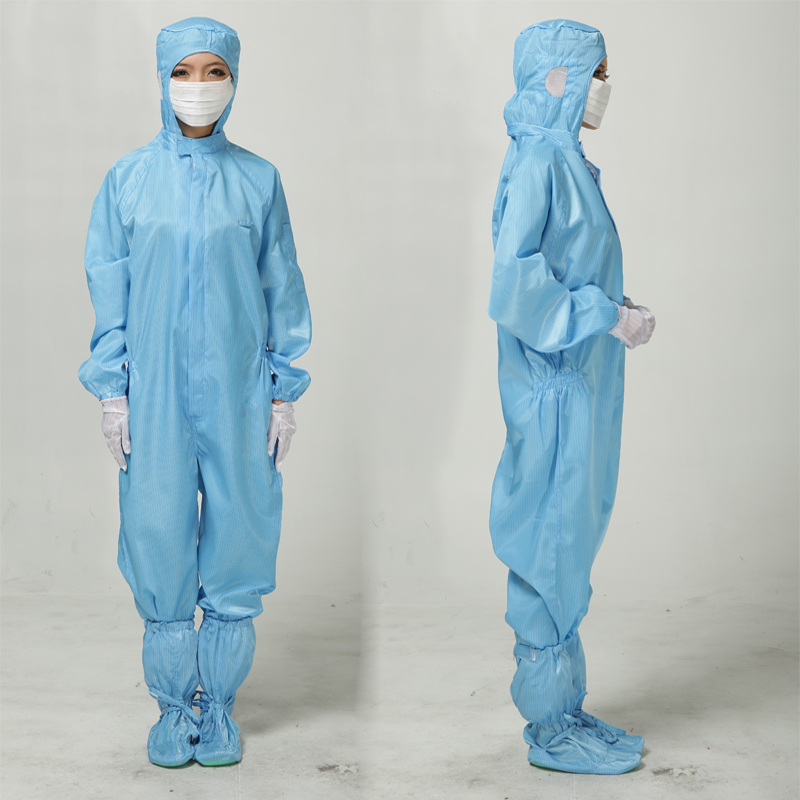

Tay áo phải trùm qua cổ tay áo bên trong. Đây là lỗi hay gặp nhất: người mặc áo thun tay dài bên trong, áo ESD lại hơi ngắn, để lộ một khoanh vải sợi tổng hợp ngay cạnh bàn tay đang cầm linh kiện. Cổ tay áo ESD nên có bo chun hoặc khuy chỉnh để ôm sát.
Thân áo phải dài quá thắt lưng khi ngồi. Tư thế ngồi làm áo co lên; nếu vạt áo hụt, phần lưng áo thun bên trong sẽ hở ra ngay tầm mặt bàn thao tác.
Vòng ngực đo qua điểm rộng nhất, cộng biên độ vận động. Áo quá bó làm rách đường chỉ ở nách sau vài tuần, chỗ rách kéo theo đứt sợi carbon.
Không chọn quá rộng. Vạt áo và tay áo thùng thình dễ vướng vào băng tải, mũi hàn, tay quay máy — rủi ro cơ học này lớn hơn hẳn lợi ích của việc mặc rộng cho mát.

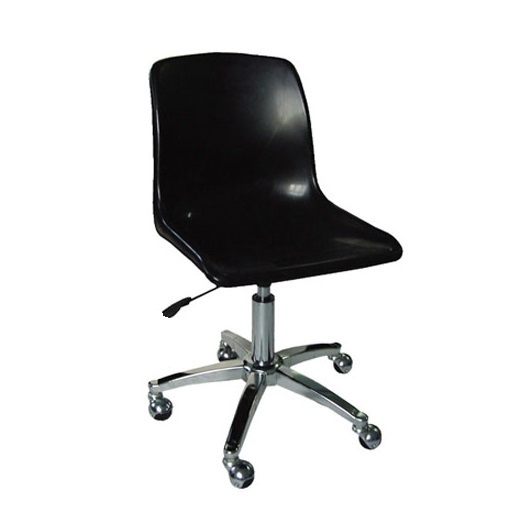

Với đơn hàng đồng loạt cho cả xưởng, nên lấy hai đến ba cỡ mẫu cho đại diện từng tổ mặc thử trọn ca rồi mới chốt bảng cỡ. Đổi cỡ sau khi đã may hàng loạt vừa tốn tiền vừa làm chậm ngày đưa khu vực kiểm soát ESD vào vận hành. Bàn ghế đi kèm nên chốt cùng đợt, xem qua nhóm ghế chống tĩnh điện để khớp chiều cao ghế với chiều cao bàn thao tác.

Dấu Hiệu Áo Đã Hết Tác Dụng Và Cách Giặt Đúng

Chiếc áo ESD già đi theo số lần giặt chứ không theo số ngày treo trong tủ. Sợi carbon rất mảnh, mỗi vòng giặt đều làm nó đứt thêm một ít, và khi mật độ sợi còn nguyên vẹn giảm xuống dưới ngưỡng thì áo trông vẫn như mới nhưng đã ngừng tiêu tán điện tích. Các dấu hiệu cần cho loại bỏ:

Nhìn nghiêng dưới ánh sáng không còn thấy rõ lưới ô caro ở vùng vai, khuỷu tay và hai bên hông — ba chỗ chịu ma sát nhiều nhất.
Vải bạc màu loang lổ, sờ thấy mỏng và xốp hơn hẳn so với áo cùng lô còn mới.
Có đường rách, lỗ thủng, vết cháy do mũi hàn hoặc đường chỉ bung ở nách và cổ tay.
Kết quả đo điện trở bề mặt rơi ra ngoài dải công bố của nhà sản xuất, dù áo còn lành.
Người mặc phản ánh bị giật nhẹ khi chạm khung máy — dấu hiệu điện tích không còn được rút đi đều.

Về giặt, có ba việc cần làm và một việc cần tránh. Cần giặt riêng áo ESD, không giặt chung với đồ vải bông thường vì xơ vải bám vào lưới sợi carbon làm giảm tiếp xúc. Cần giặt ở nhiệt độ thấp và sấy ở mức thấp, vì nhiệt cao làm nền vải co lại kéo đứt sợi dẫn. Cần ghi số lần giặt lên thẻ theo dõi của từng bộ để biết bộ nào đã tới hạn.

Việc phải tránh là dùng nước xả vải và các chất làm mềm. Nhóm chất này để lại một màng mỏng phủ đều lên bề mặt vải, mà lớp màng đó lại cách điện — nghĩa là quy trình giặt vô tình biến chiếc áo ESD thành một tấm cách ly. Đây là nguyên nhân âm thầm khiến nhiều lô áo mới mua vài tháng đã trượt bài đo điện trở mà không ai hiểu vì sao.

Cuối cùng, nên đo điện trở bề mặt định kỳ bằng thiết bị chuyên dụng và lưu kết quả theo mã áo, thay vì đánh giá bằng mắt. Một cuốn sổ đo đơn giản, mỗi bộ một dòng, đủ để biết khi nào phải thay và để trả lời khách hàng khi họ kiểm tra chuỗi cung ứng.

Câu Hỏi Thường Gặp Về Áo Chống Tĩnh Điện ESD

Áo Chống Tĩnh Điện Có Phải Là Áo Cách Điện Không?

Không. Hai loại phục vụ hai mục đích ngược nhau. Áo ESD cho điện tích chạy trên bề mặt vải rồi tiêu tán để bảo vệ linh kiện; đồ cách điện chặn dòng điện đi qua cơ thể để bảo vệ người. Không được dùng áo ESD khi thao tác gần phần mang điện.

Mặc Áo ESD Rồi Có Cần Vòng Đeo Tay Nối Đất Nữa Không?

Có, với vị trí ngồi cố định. Chiếc áo chỉ chắn trường tĩnh điện từ quần áo bên trong, còn điện tích trên chính cơ thể phải được rút đi qua vòng đeo cổ tay hoặc qua chuỗi giày và sàn dẫn điện.

Giặt Áo ESD Ở Tiệm Giặt Thường Có Được Không?

Không nên, vì tiệm giặt thường dùng nước xả vải và sấy nóng. Nếu buộc phải giặt bên ngoài, cần ghi rõ yêu cầu không dùng chất làm mềm, giặt riêng lô và sấy ở nhiệt độ thấp.

Làm Sao Biết Áo Còn Đạt Chuẩn Chống Tĩnh Điện?

Đo điện trở bề mặt bằng thiết bị chuyên dụng theo định kỳ và so với dải công bố của nhà sản xuất. Quan sát bằng mắt chỉ phát hiện được hư hại thô như rách, thủng, bạc màu.

Áo ESD Dùng Được Trong Khu Vực Có Nguy Cơ Hồ Quang Điện Không?

Không. Nguy cơ hồ quang cần trang phục được chứng nhận riêng theo mức năng lượng nhiệt. Trang bị nhầm áo ESD cho vị trí này là để người lao động không có lớp bảo vệ nào trước sự cố hồ quang.
